2.9.12. Расположение вкладышей основных подшипников на новых коленчатых валах

Принадлежность вкладышей коренных подшипников, устанавливаемых в блок цилиндров

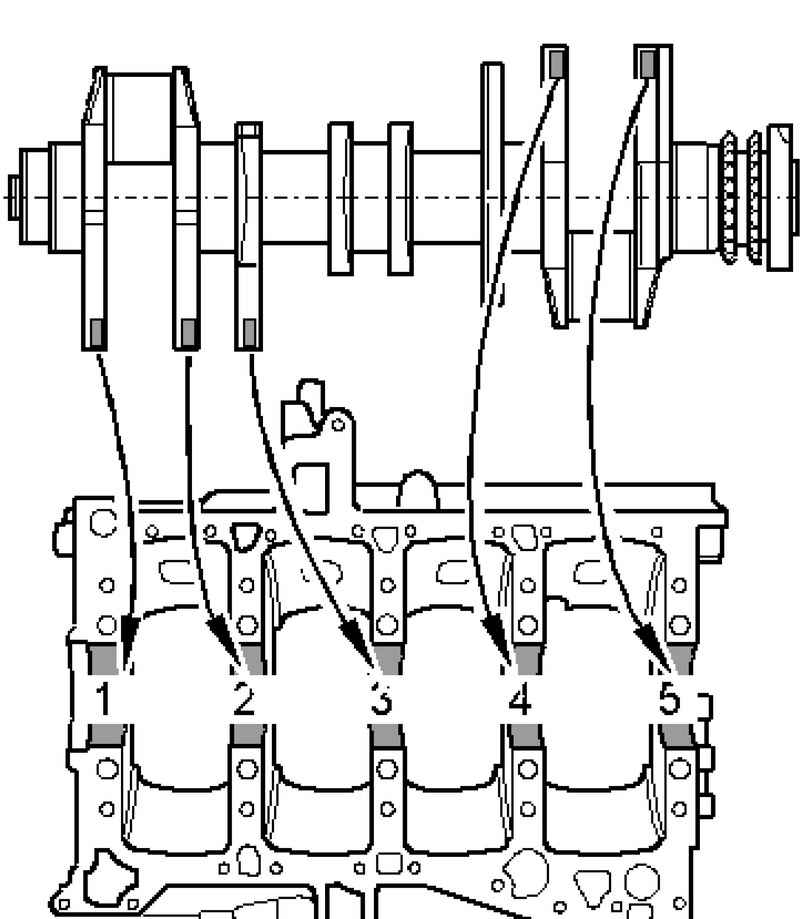

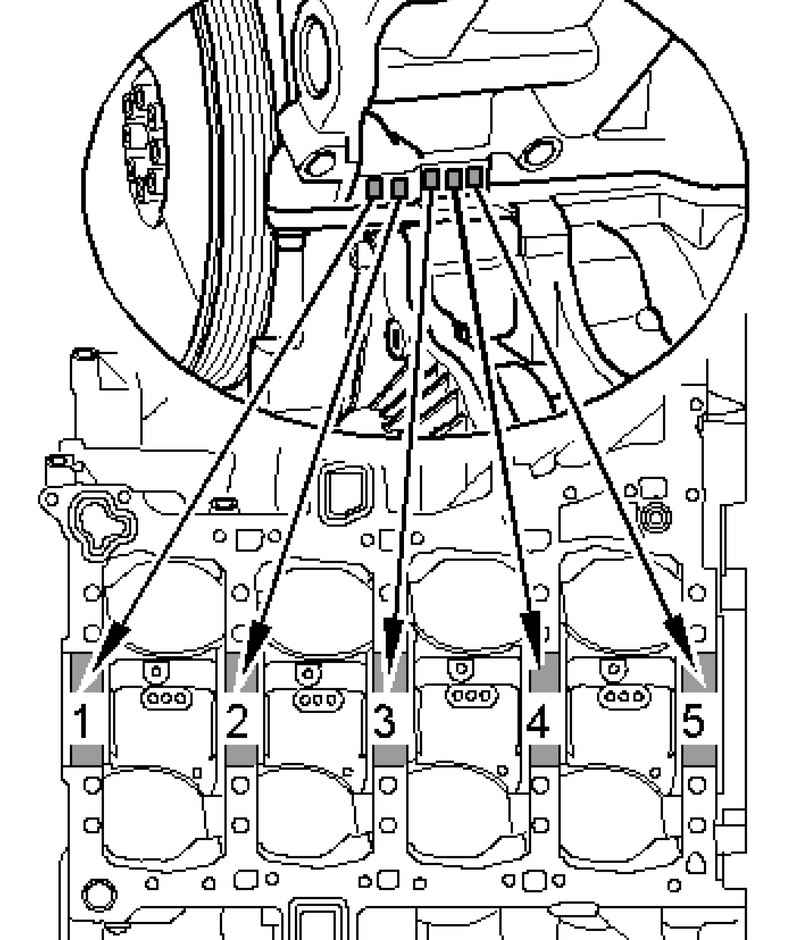

Рис. 2.454. Маркировка вкладышей коренных подшипников

На заводе в блок цилиндров устанавливаются вкладыши подшипников правильной толщины. Для маркировки толщины вкладышей подшипников служат цветные точки на вкладыше подшипника.

Расположение вкладышей подшипников в блоке цилиндров отмечено определенной буквой на передней левой стороне блока цилиндров (читать снаружи), как показано на рисунке.

ПРИМЕЧАНИЕ Буквенное обозначение также выбито на опорной раме коленвала.

Расположение вкладышей подшипника коленчатых валов в раме коленвала – коленвал изготовителя Alfing

Рис. 2.455. Маркировка вкладышей подшипника коленчатых валов Alfing

На заводе в раму распредвала устанавливаются вкладыши подшипников правильной толщины. Для маркировки толщины вкладышей подшипников служат цветные точки на вкладыше подшипника.

Принадлежность вкладышей подшипников к опорной раме коленчатого вала обозначена на щеках коленчатого вала цветной точкой для каждого вкладыша, как показано на рисунке.

На коленвалах от изготовителя Alfing нет маркировки производителя.

На заводе в раму распредвала устанавливаются вкладыши подшипников правильной толщины. Для маркировки толщины вкладышей подшипников служат цветные точки на вкладыше подшипника.

Принадлежность каждого вкладыша коренного подшипника к опорной раме коленчатого вала обозначена одной буквой на передней щеке коленчатого вала, как показано на рисунке. Буква «X» обозначает конец буквенного ряда и расположена рядом с цветовой маркировкой подшипника 1 сторона ременных шкивов.

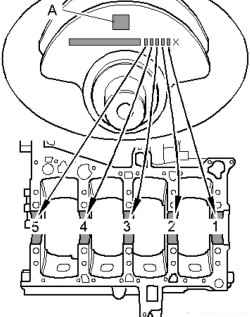

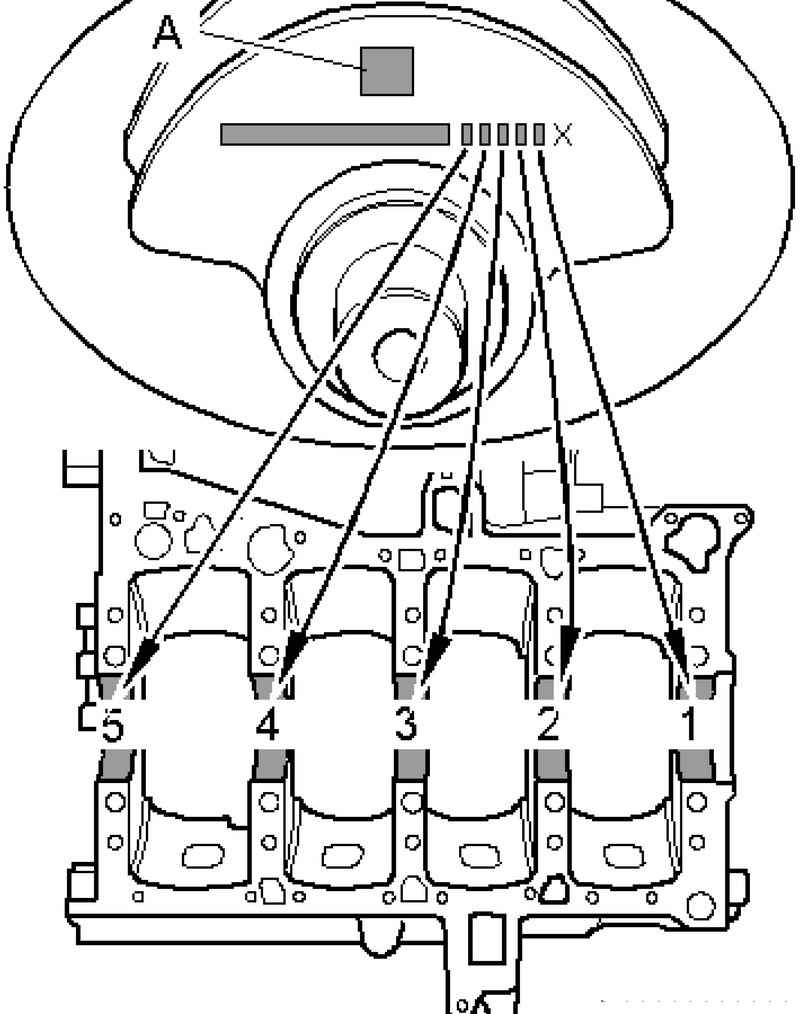

Рис. 2.456. Маркировка вкладышей подшипника коленчатых валов Weber

На коленвалах от изготовителя Weber нет маркировки А на передней боковине коленвала.

ПРИМЕЧАНИЕ Буквенный ряд начинается слева с подшипника 5 сторона маховика.

Принадлежность вкладышей коренных подшипников для бывших в употреблении и восстановленных коленчатых валов
