2.9.11. Снятие и установка цепи вспомогательных приводов

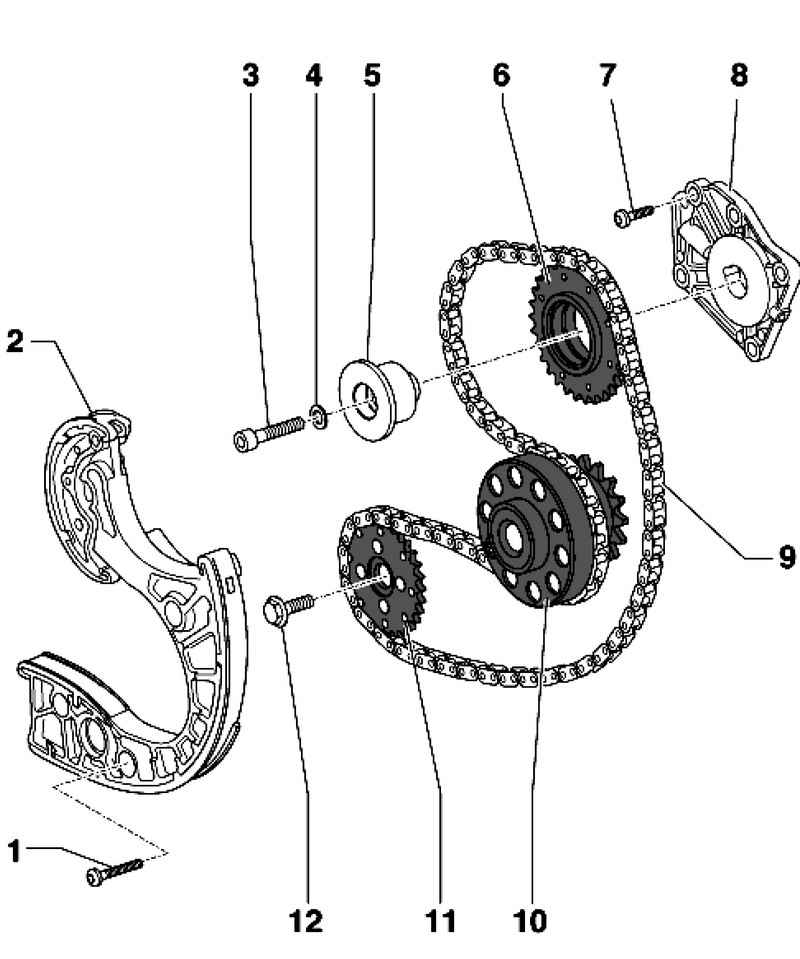

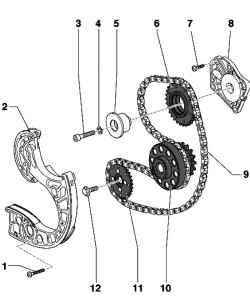

Рис. 2.452. Компоненты цепи вспомогательных приводов: 1 – болт 10 Н·м; 2 – натяжитель цепи; 3 – болт 42 Н·м; 4 – шайба; 5 – болты крышки подшипника промежуточной звездочки; 6 – промежуточная звездочка цепи вспомогательного привода; 7 – болт 10 Н·м; 8 – опорный кронштейн промежуточной звездочки; 9 – цепь вспомогательных приводов; 10 – коленчатый вал; 11 – ведущая звездочка вспомогательного привода; 12 – болт 62 Н·м

Поставьте приспособление для откачки масла под двигатель и слейте моторное масло.

Снимите двигатель.

Отсоедините двигатель от коробки передач.

Оставьте двигатель на подъемном столе или закрепите его на установочном стенде.

Снимите крышки цепей привода.

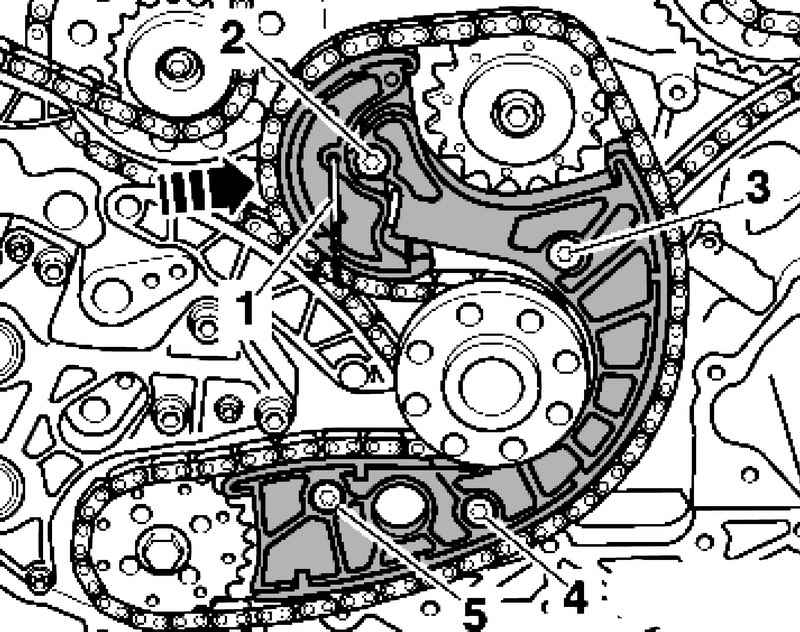

Рис. 2.453. Фиксация натяжителя сверлом

Переместите планку успокоителя натяжителя приводной цепи в направлении стрелки и зафиксируйте натяжитель цепи сверлом диаметром 3,3 мм поз. 1 (рис. 2.453).

ПРИМЕЧАНИЕ Если необходимо снять звездочку вспомогательных приводов, то перед снятием цепи следует ослабить крепежный болт.

Обозначьте краской направление движения цепи вспомогательных приводов.

Выкрутите болты 2–5 и снимите натяжитель цепи.

Снимите цепь вспомогательных приводов.

Установите компоненты в обратной последовательности.

Наденьте цепь вспомогательных приводов.

Установите натяжитель цепи на двигатель, начиная сверху.

Установите крышки цепей привода.

Установите двигатель.

Залейте моторное масло и проверьте его уровень.

Натяжитель цепи к блоку цилиндров: 10 Н·м.

Резьбовая пробка маслосливного отверстия: 50 Н·м.
