1.6.3. Помощь при парковке впереди и сзади

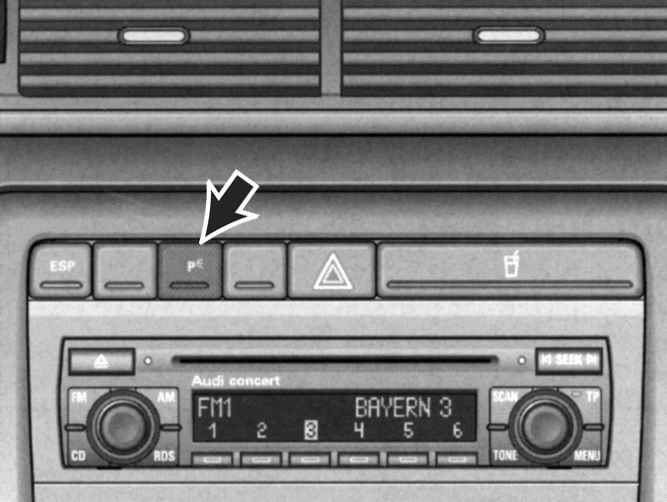

Рис. 1.145. Включатель устройства помощи при парковке

Устройство помощи при парковке сигнализирует о препятствиях впереди и сзади.

При движении задним или передним ходом 8-канальное устройство с помощью ультразвуковых сенсоров измеряет расстояние до препятствия. Для измерения расстояния в переднем и заднем бампере смонтированы по четыре сенсора (2 по центру, 2 по бокам).

Сенсоры начинают реагировать при нахождении препятствия на расстоянии:

– сбоку 0,60 м;

– по центру сзади 1,50 м;

– по центру впереди 1,00 м.

Предупреждение о расстоянии до препятствия осуществляется так же, как при движении задним ходом. Однако распознавание препятствия происходит на более коротком расстоянии от автомобиля.

Звуковые сигналы временно отключаются, если при маневрировании переключается передача (например, передача заднего/переднего хода). Однако как только система зарегистрирует приближение к препятствию, снова зазвучит предупредительный сигнал.

Звучание в течение нескольких секунд непрерывного звукового сигнала при включении передачи заднего хода или включении устройства клавишей, а также мигание светодиода в клавише свидетельствует о неисправности системы. Наличие неисправности вплоть до выключения зажигания свидетельствует о том, что при повторной попытке включения системы в клавише будет мигать светодиод и будет отсутствовать акустический сигнал.

Если система неисправна, то при включении устройства помощи при парковке подтверждающий звуковой сигнал отсутствует.

Для обеспечения работоспособности устройства помощи при парковке содержать сенсоры в чистоте и свободными от льда.

ВНИМАНИЕ Существуют «мертвые» зоны, в которых сенсоры не улавливают объекты. Особое внимание обращайте на маленьких детей и животных, так как они не в каждом случае распознаются сенсорами. Улавливаемые сенсорами низкие препятствия могут по мере приблежения к ним перестать фиксироваться системой и соответственно будет отсутствовать предупредительный звуковой сигнал. Также такие предметы, как заградительные цепи, дышло прицепа, тонкие лакированные вертикальные штанги или ограды не воспринимаются системой при определенных обстоятельствах и могут привести к повреждению автомобиля.
