5.1.2. Снятие и установка топливного фильтра

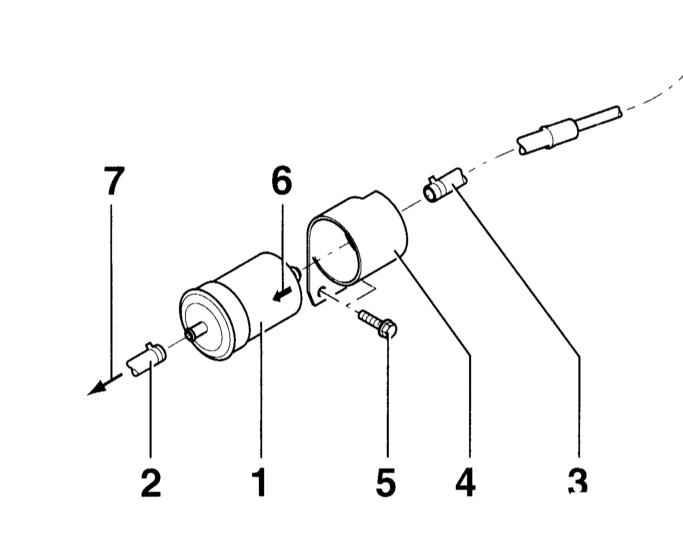

Топливный фильтр с элементами крепления и шлангами

СНЯТИЕ

Топливный фильтр –1– находится на днище перед топливным баком, глядя в направлении движения. В рамках проведения технического обслуживания заменять фильтр не требуется.

ВНИМАНИЕ

При снятии топливного насоса может вытечь некоторый объем топлива. Топливные пары ядовиты и огнеопасны, поэтому необходимо следить за особенно хорошей вентиляцией рабочего места. Исключайте попадания топлива на кожу. Пользуйтесь рукавицами, стойкими по отношению к топливу. Не пользуйтесь отрытым огнем. Имеется опасность возникновения пожара! Держите наготове огнетушитель.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите и установите автомобиль на подставки. Поставьте под топливный фильтр –1– емкость для сбора вытекающего топлива.

2. Пережмите топливные шланги 2/3 соответствующими хомутами, например HAZET 4590.

3. Сожмите быстроразъемные муфты и отсоедините топливные шланги от фильтра. При этом закройте соединение толстой тряпкой. После этого, осторожно отсоединяя шланг, снимите давление.

4. Отсоедините держатель –4–, отвернув винт –5–.

ВНИМАНИЕ

Фильтр заполнен топливом.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите новый топливный фильтр так, чтобы маркировка на фильтре показывала в направлении от бака к двигателю. 7 – к топливной распределительной магистрали у двигателя.
2. Наденьте шланги, при этом зафиксируйте муфты.
3. Проедьте на автомобиле и проверьте герметичность шланговых соединений.
