20.7. Внешние зеркала заднего видаСнятие
|
|
- Электрическое регулирование зеркал заднего вида: отвести корпус
зеркала в сторону.
- Теперь становятся видны оба крепежных винта в ножке зеркала
– вывернуть их.
- Разъединить многоконтактный штекер непосредственно на ножке
зеркала.
- Механическое регулирование зеркал заднего вида: снять обшивку
двери.
- Вывернуть передние винты, соединяющие внешнюю панель двери
с коробов, оба задних только немного ослабить.
- Теперь можно протянуть привод зеркала между панелями.
- Отвести корпус зеркала в сторону, вывернуть крепежные винты
в ножке зеркала.
- При установке использовать соответствующие крепежные отверстия
в двери.
- Водительская дверь: использовать резьбовое отверстие спереди
внизу (если имеются два) и сзади вверху.
- Дверь переднего пассажира: использовать резьбовое отверстие
спереди вверху и сзади внизу и вверху.
- Снова установить раму окна.
|
|
|
Подсказка: описание работы и контроля
электрического стеклоподъемника вы найдете в главе «Приборы и вспомогательные
устройства».
|

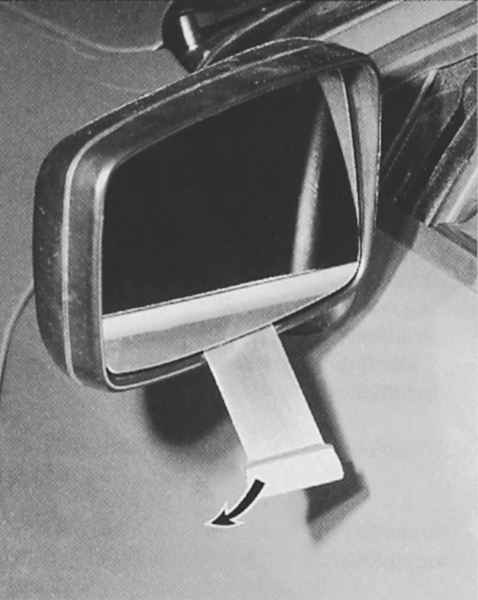

Слева: снятие зеркала при помощи широкой лопатки. Рекомендуется надеть рабочие
перчатки – на случай, если стекло разобьется.

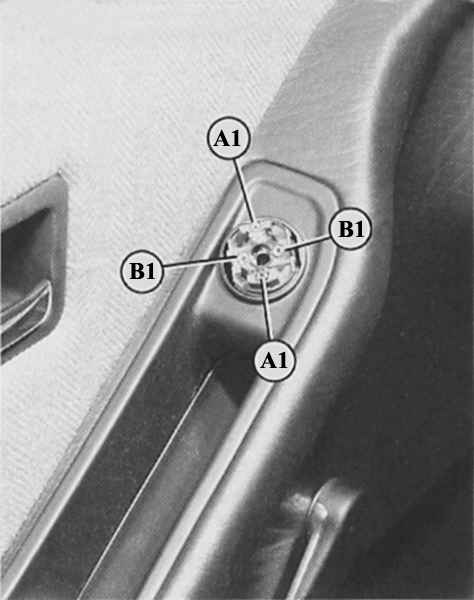

Справа: регулировку свободного хода механического привода зеркала заднего вида
можно осуществить, поворачивая регулировочные винты при снятых колесиках с продольной
накаткой.
Замена зеркала
Стекла зеркал держатся как в электрически, так и в механически регулируемых
зеркалах только на защелках. Снятие:
|
|
- Надеть рабочие перчатки на случай, если стекло разобьется.
- Вставить снизу широкий шпатель или пластмассовую пластину под
стекло зеркала и вынуть его из защелок.
- При необходимости повторить ту же операцию сверху.
- При установке вставить стекло в направляющие и прижать до фиксации.
- В перчатках нажать на середину стекла.
|
|
Регулировка привода зеркала
Приводные тросы механического регулирования зеркал можно установить таким образом,
чтобы не было слишком большого свободного хода регулировочных колесиков. Для
этого потребуется очень маленькая отвертка.
|
|
- Колесики с продольной накаткой механизма регулирования внешних
зеркал заднего вида снять по направлению вверх, при необходимости
помочь отверткой.
- За приводное направление (вверх/вниз; направо/налево) отвечают
всегда два расположенных друг напротив друга винта. У одного из
них левая, у другого правая резьба.
- Регулирование: винт А1 осторожно поворачивать вправо, до тех
пока не будет ощущаться небольшое сопротивление.
- Винт А2 поворачивать влево, до тех пока не будет ощущаться
небольшое сопротивление.
- Тоже самое повторить с болтами В1 и В2.
- Проверить правильность установки: зеркало легко регулируется,
но свободный ход остается максимальным.
|
|
|
|
Подсказки: если стекло внешнего зеркала
дрожит во время поездки, значит, регулировочный механизм установлен слишком
свободно – дозатянуть.
Слишком легкоходное регулирование зеркал приводит к тому, что уже незначительные
прикосновения рукавом к колесикам с продольной накаткой меняют положение
зеркал. В таком случае следует установить его немного потуже.
|
|
