20.11. Задний бампер
|

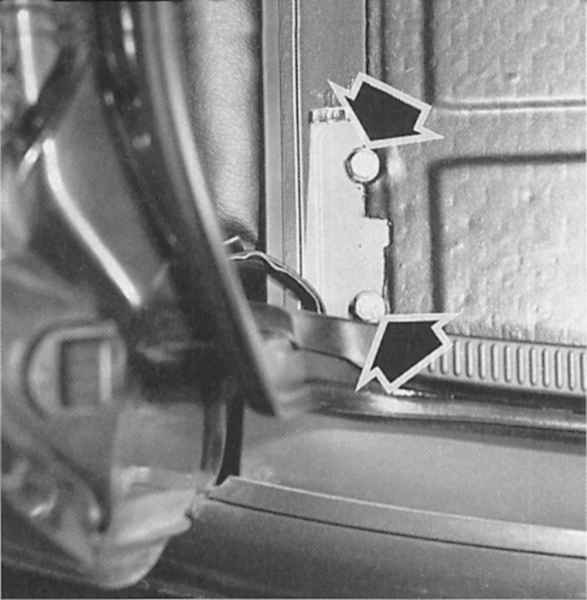

Для снятия заднего бампера необходимо ослабить
на правой и левой сторонах автомобиля по два шестигранных болта. На иллюстрации
показаны крепежные болты седана.
|
|

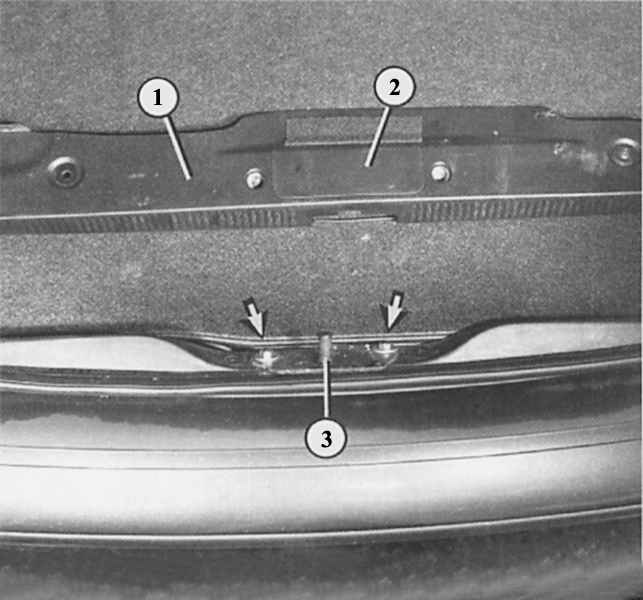

Если крышка багажника седана стучит либо
сидит неправильно, можно отрегулировать запирающую пластину (3) сзади
у пола багажного отсека. Для этого необходимо ослабить оба винта (стрелки).
Запирающая пластина становится доступной после снятия обшивки загрузочного
края (1) или после снятия небольшой крышки (2) в обшивке.
|
Снятие
|
|
- Версия седан: откинуть коврик багажного отсека.
- Версия универсал: снять сзади обшивку двери.
- Откинуть коврик багажного отсека.
- Снять с фиксаторов боковую обшивку багажного отсека – только
сзади.
- Слегка оттянуть в сторону боковую обшивку, ввести сверху между
обшивкой и задним крылом торцовый ключ с удлинителем (длиной около
500 мм) со сменной головкой и карданом и надеть его на крепежные
болты бампера.
- Вывернуть болты.
-
Все модели:
вывернуть в багажнике справа и
слева по два шестигранных болта.
- Вывернуть справа и слева по два винта-самореза, соединяющих
бампер и подкрылок.
- Отделить боковые стороны бампера от кронштейнов кузова.
- Для этого сильно нажать на бампер сбоку вниз и одновременно
оттянуть его за верхний край от кузова.
- Снять бампер, приподнимая на обоих концах над подкрылками.
- При установке бампера сначала вставить задние крепления.
- Боковые стороны бампера сначала вставить в кронштейны на кузове
нижним краем. Затем нажать на них сбоку вверху, чтобы зафиксировались
и верхние крепежные точки. Следить за крепежные скобами по нижнему
краю бампера.
- Поднять подкрылки над концами бампера и соединить их болтами.
-
Универсал:
регулирование бампера по высоте
производится сдвиганием крепления бампера. Расстояние между нижним
краем боковых задних крыльев и бампером должно составлять 6,5–7,5
мм
|
|
|
|
