20.2. Передняя часть автомобиля
|

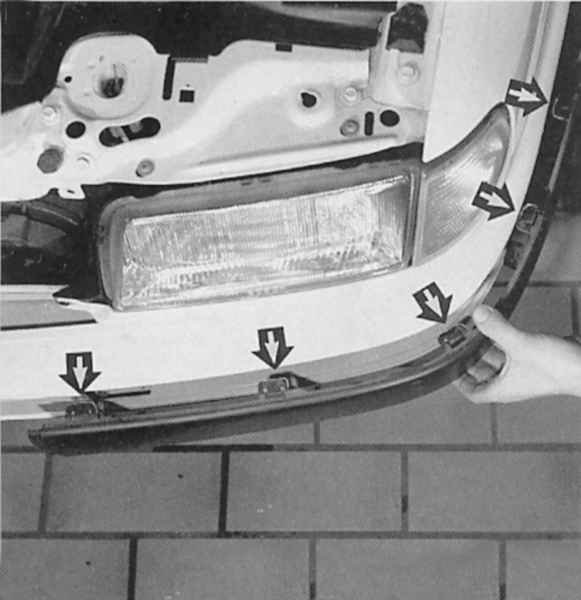

Накладки бампера закреплены при помощи
крепежных клиньев (стрелка) в бампере. Для снятия их следует каждый в
отдельности отфиксировать плоским пластмассовым шпателем. Перед снятием
боковых накладок нужно снять среднюю часть с креплением для номерного
знака.
|
|

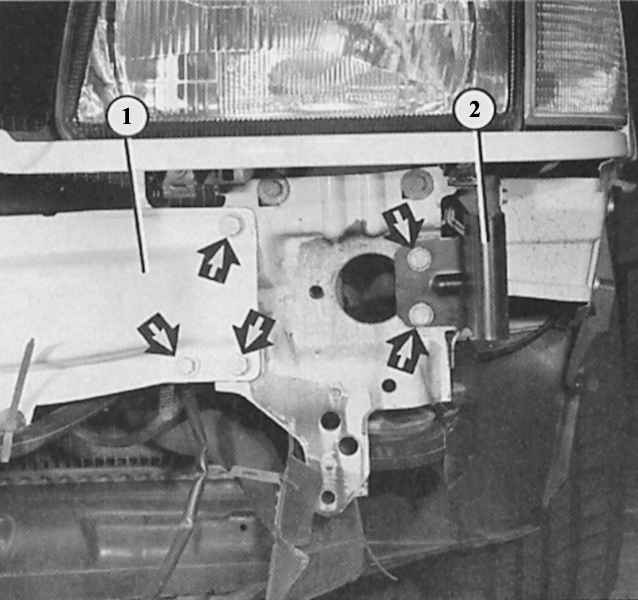

Кронштейну (2) часто достается при столкновениях.
По этой причине он сконструирован так, что его можно легко поменять после
удаления двух шестигранных болтов (стрелки). То же самое относится и к
траверсам (1). Стрелки указывают на крепежные болты.
|
|

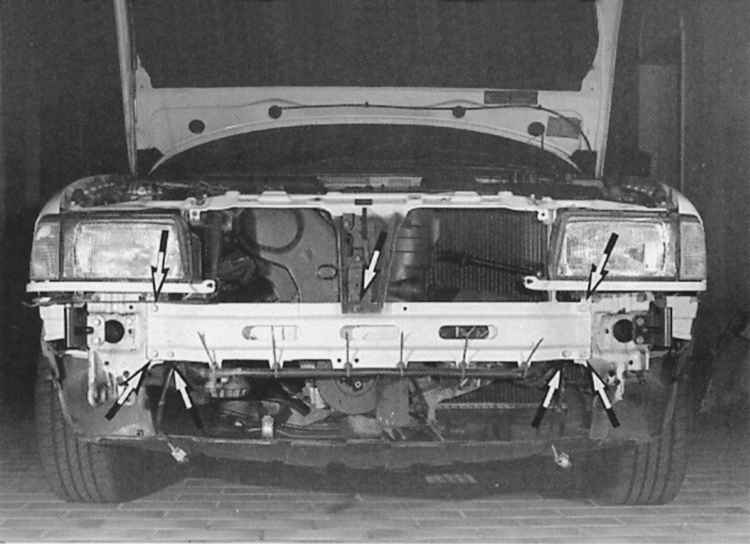

Снятие траверсы. На иллюстрации показана
траверса модели с 5-цилиндровым двигателем. Стрелки указывают на крепежные
болты. Не забудьте: необходимо также отсоединить жгут проводов.
|
Снятие нижней защиты моторного отсека
Нижняя защитная обшивка моторного отсека способствует достижению хорошего аэродинамического
коэффициента кузова Audi, а также глушению шумов. Ее необходимо снимать для
выполнения ремонта двигателя.
|
|
- Приподнять автомобиль спереди, зафиксировать.
- Справа и слева в колесных нишах вывернуть по две пластмассовые
гайки либо одну гайку и один поворотный запор.
- На заднем крае обшивки под двигателем провернуть отверткой
три поворотных запора на 90° против часовой стрелки (влево).
- Вывесить обшивку впереди на крепеже бампера.
- Приподнять обшивку справа и слева над резьбовым болтом в колесных
нишах и снять по направлению назад.
- При установке обшивку аккуратно вставить в крепления внизу на
краю бампера. Затем установить боковины на резьбовые шпильки.
- Проще выполнить эту работу вдвоем.
|
|
Снятие решетки радиатора
|
|
- Открыть капот.
- Отвернуть внизу на обратной стороне решетки радиатора три шестигранных
болта, крепежный угол оставить установленным.
- Отклонить решетку радиатора вперед и снять ее.
- Установка: навесить решетку радиатора в крепежные фиксаторы
на верхнем крае.
- Завести решетку радиатора в установочное отверстие и очень
осторожно затянуть болты на нижнем крае (6 Н•м).
|
|
Снятие планки под фарами
|
|
- Открыть капот.
- Ослабить болт с крестовидным шлицем на внутренней стороне планки.
- Внешнюю сторону планки осторожно сдвинуть с креплений в сторону
– планка в этом месте закреплена цапфой.
|
|

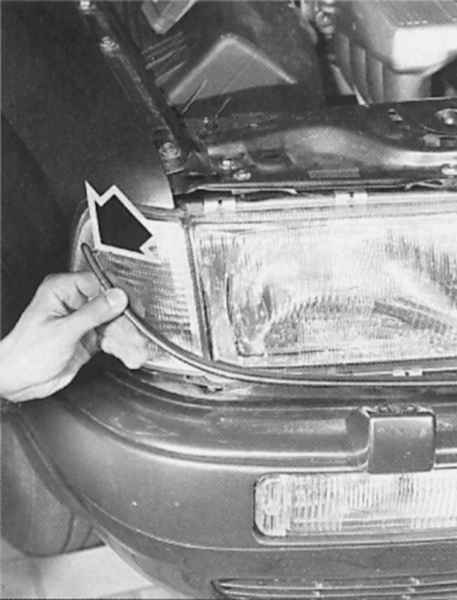

Слева: узкая полоска под фарами по внешнему краю закреплена цапфой. При снятии
следует осторожно и тщательно достать эту цапфу из отверстия.

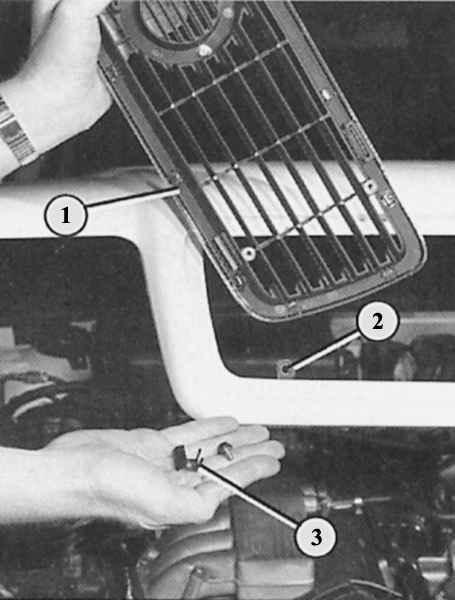

Справа: снятие решетки радиатора (1). По верху она привинчена к отдельным проушинам
(2). Снизу она закреплена маленькими крепежами.
|
