2.9. Измерение давления сжатия
|

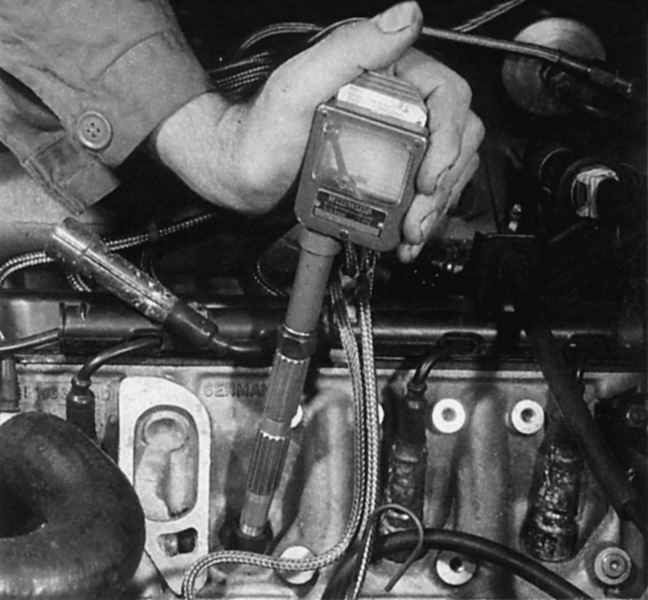

Измерение давления сжатия. Показанный здесь
прибор для измерения давления сжатия (компрессометр) с измерительной карточкой
является инструментом для мастерской. Для домашнего применения подойдут
более простые контрольные приборы с указателем, кроме того, они ниже в
цене.
|
Измерение давления сжатия (компрессии) в цилиндрах двигателя дает представление
о том, хорошо ли еще уплотняют клапаны и поршневые кольца. От этого зависят
мощность, пусковые качества, а также расход масла и топлива.
|
|
- Немного проехаться, чтобы двигатель достиг рабочей температуры.
Поршневые кольца уплотняют лучше, если масло теплое.
- Отключить зажигание и поступление топлива. Это делается в разных
моделях по-разному:
-
4-цилиндровый двигатель:
разъединить штекер
на электронном коммутаторе катушки зажигания.
- Разъединить многоконтактный штекер на центральном впрыске (двигатель
мощностью 66 кВт) или штекеры всех четырех впрысковых форсунок
(двигатель мощностью 85 кВт).
-
5-цилиндровый двигатель:
разъединить штекер
на электронном коммутаторе катушки зажигания.
- Вынуть предохранитель № 17 в блоке предохранителей.
-
6-цилиндровый двигатель:
разъединить оба штекера
на электронном коммутаторе катушек зажигания.
- Разъединить штекеры всех шести впрысковых форсунок. Дополнительно
разъединить держатели высоковольтных проводов топливопровода третьего
и четвертого цилиндров.
-
Все модели:
выкрутить все свечи зажигания.
- Прижать резиновый конус прибора для измерения давления к свечному
отверстию первого цилиндра (последовательность не важна, но ее
необходимо записать) или к соединительному кабелю, ведущему к
резьбе гнезда свечи зажигания.
- Поставить автомобиль на стояночный тормоз, установить рукоятку
переключения передач механической коробки передач в нейтральное
положение, а рукоятку автоматической коробки передач соответственно
в положение «Р».
- Попросить помощника провернуть двигатель стартером. Педаль
акселератора должна быть при этом полностью выжата (для лучшего
наполнения цилиндров).
- Когда показатель давления перестал возрастать, записать его
и переходить к следующему цилиндру.
|
|
Показатели давления
В таблице приведены показатели давления сжатия, указанные Audi:
|
Двигатель
Буквенное обозначение
|
4-цилиндровый
|
5-цилиндровый NG
|
6-цилиндровый ABC/AAH
|
|
ABT
|
ABK
|
| Заданная величина давления сжатия, бар
|
9 – 12
|
11 – 16
|
10 – 14
|
11 – 16
|
| Минимальная величина, бар
|
7,0
|
9,0
|
8,0
|
9,0
|
| Максимальная разность давлений, бар
|
2,0
|
3,0
|
3,0
|
3,0
|
|
