2.16. Снятие и установка двигателяОписание снятия двигателя для всех типов двигателей вышло бы далеко за рамки
этого руководства. Здесь приведены только некоторые существенные пункты, касающиеся
этой темы.
- Двигатель вынимается вверх без коробки передач. Для этого вам потребуется
полиспаст (таль), который вы можете прочно подвесить на достаточной высоте.
Еще лучше, если у вас будет помощник, уже имеющий опыт.
- Перед началом собственно работы по снятию двигателя необходимо снять все
мешающие части автомобиля: капот, нижнюю защиту двигателя, корпус воздушного
фильтра, аккумуляторную батарею и при необходимости радиатор.
- Поскольку в автомобиле Audi 80 установлено огромное количество электрических
проводов и вакуумных трубопроводов, вы должны первым делом отметить их все,
для того чтобы в заключение установить их все на нужном месте.
- Перед отключением аккумуляторной батареи вы должны убедиться в наличии
у вас номерного защитного кода противоугонной кодировки автомагнитолы.
- Аккумуляторную батарею следует отсоединять только при выключенном зажигании,
иначе можно повредить блоки управления.
- Перед тем как окончательно отфланцовывать двигатель, необходимо подвести
под коробку передач опору снизу либо слегка приподнять ее вместе с еще встроенным
двигателем. В мастерской для этого применяют специальный инструмент, который
упирается в край крепления крыла автомобиля.
- Сам двигатель снабжен подвесными проушинами, в которые можно вставить инструмент
для подъема. Следите за тщательным закреплением троса.
Моменты затяжки
|
Момент затяжки, Н•м
|
4-цилиндровый
|
5-цилиндровый
|
6-цилиндровый
|
| Защитный щиток коробки передач/двигателя
|
10
|
—
|
—
|
| Выпускная труба у выпускного коллектора
|
35
|
35
|
35
|
| Выпускная труба у кронштейна коробки передач
|
25
|
25
|
25
|
| Двигатель возле коробки передач М8, М10, М12
|
20, 55, —
|
20, 45, 65
|
25, 45, 65
|
| Подшипник двигателя возле кронштейна опоры двигателя
|
35
|
45
|
35
|
| Преобразователь крутящего момента на маховике
|
35
|
35
|
35
|
| Опора крутящего момента у двигателя
|
25
|
45
|
—
|

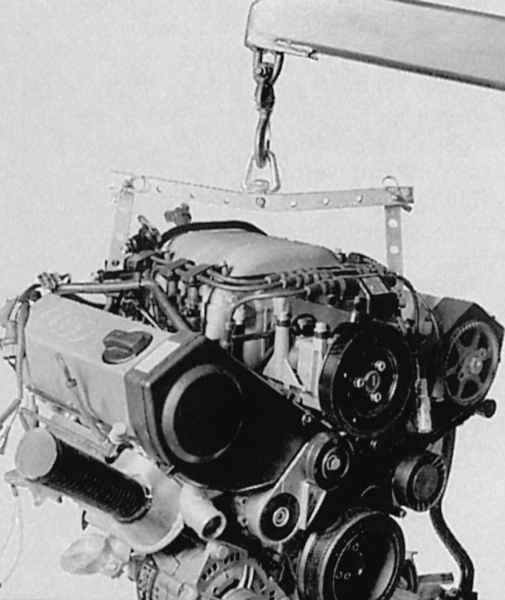

Иллюстрации показывают два важных шага при снятии двигателя (изображен 6-цилиндровый
двигатель): в мастерской двигатель снимается с помощью такого приспособления
для подъема двигателя. Только для этой цели у двигателя есть крепежные проушины,

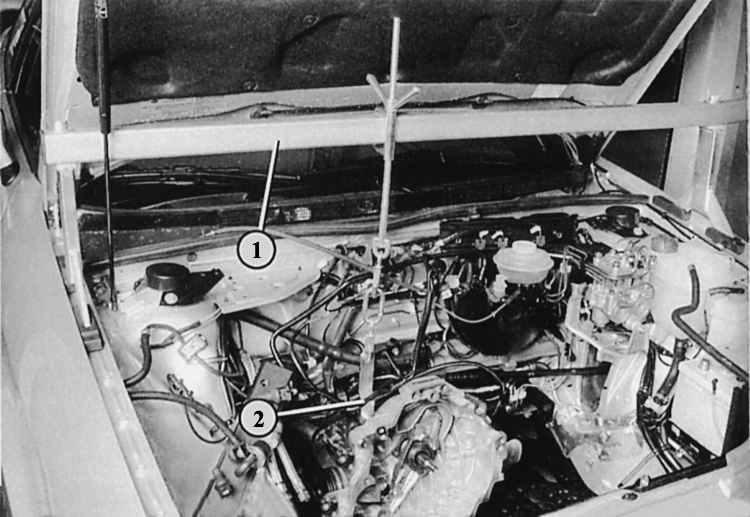

в которые, конечно, можно вставить и цепи или канаты. Изображение справа показывает
так называемое опорное устройство (1), которое здесь интегрировано с держателем
коробки передач (2). Смысл в том, чтобы дать опору коробке передач, которая
в противном случае при снятом двигателе осела бы вниз. Того же самого эффекта
можно добиться, если подвести под коробку передач опору снизу.
|
