14.3.8.1. Расположение элементов

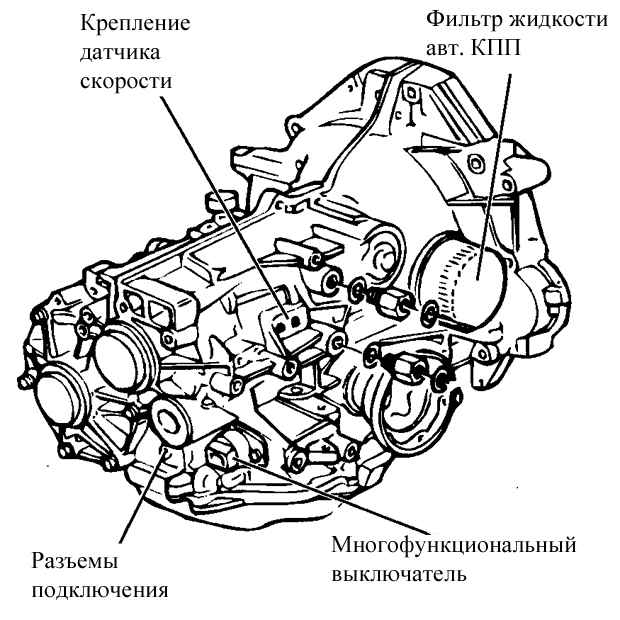

Внешние элементы

Блок управления

Блок управления расположен рядом с педалью тормоза.

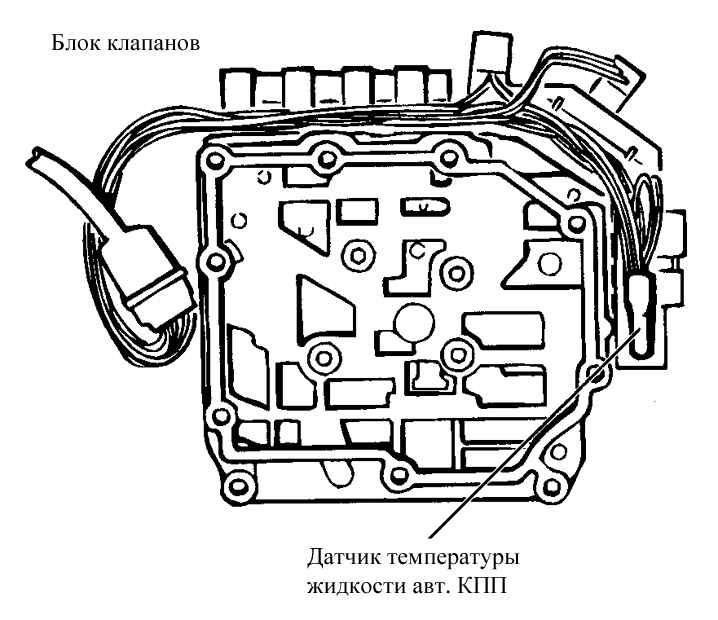

Датчик температуры жидкости автоматической коробки передач

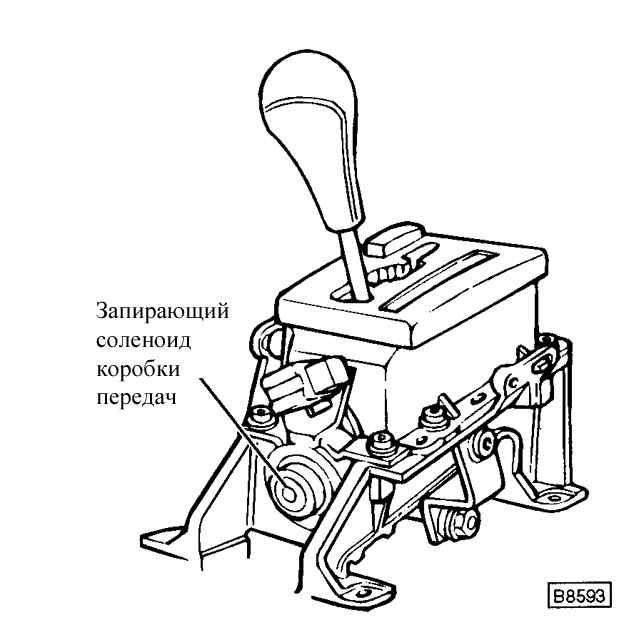

Запирающий соленоид коробки передач

Расположен спереди механизма рычага переключения передач.
