14.3.7.1. Расположение элементов

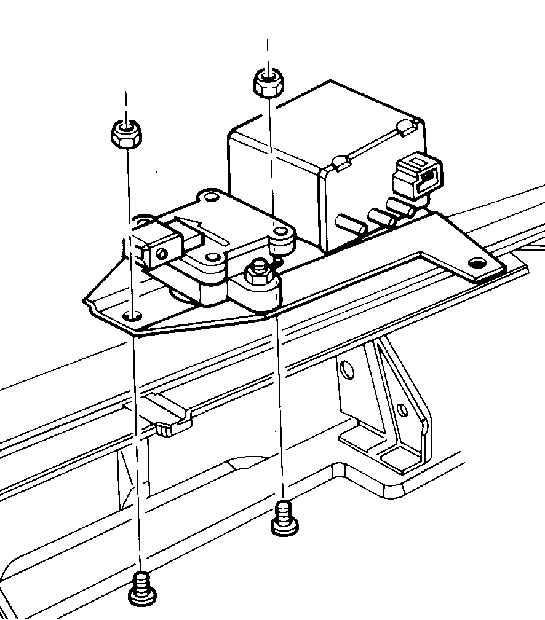

Блок управления механизма блокировки дифференциала (расположен под задним сидением)

80/ 90 Quattro

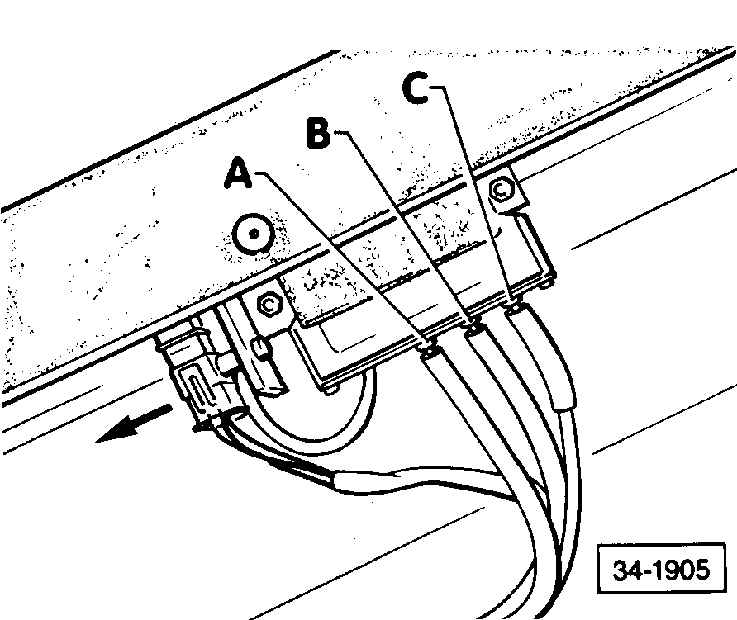

А – cиний, к вакуумному сервоприводу

В – желтый, к вакуумному сервоприводу

С – фиолетовый, от впускного коллектора

Coupe Quattro
