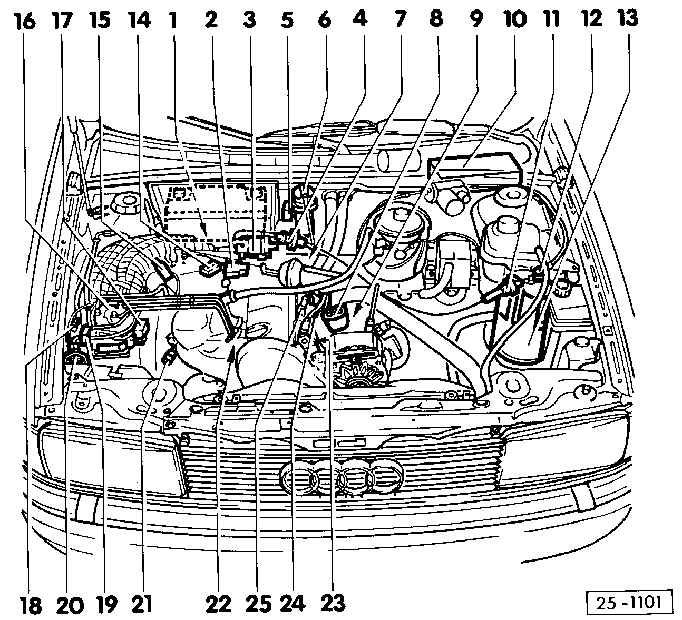

1. Блок управления (за испарителем кондиционера)
2. Выключатель полного открытия дроссельной заслонки
3. Клапан стабилизации холостого хода
4. Клапан включения/выключения угольного фильтра для улавливания паров
бензина
5. Выходной каскад
6. Катушка зажигания
7. Разъем подключения проводов датчиков детонационного сгорания топлива
8. Распределитель зажигания
9. Кислородный датчик
10. Блок предохранителей/ реле
11. Электромагнитный (частотный) клапан угольного фильтра
12. Герметизирующий колпачок угольного фильтра
|
13. Угольный фильтр для улавливания
паров бензина
14. Выключатель режима холостого хода
15. Клапан холодного старта
16. Распределитель топлива
17. Регулятор перепада давления
18. Контрольный разъем для самодиагностики
19. Потенциометр датчика потока воздуха
20. Регулятор давления топлива
21. Трубка измерения содержания СО
22. Инжекционный клапан
23. Датчик детонационного сгорания топлива
24. Температурный датчик
25. Свечи зажигания |
