14.3.3.1. Расположение элементов электрооборудования

Элементы системы многоточечного впрыска топлива

1. Красный датчик детонационного сгорания топлива (цилиндры 1 и 2)
2. Датчик температуры
3. Эталонный датчик
4. Датчик скорости
5. Разъем подключения красного датчика детонационного сгорания топлива
6. Разъем подключения белого датчика детонационного сгорания топлива

7. Эталонный датчик (белый)
8. Набор последовательных сопротивлений инжекторов (в вентиляционной камере возле двигателя стеклоочистителя)
9. Белый датчик детонационного сгорания топлива (цилиндры 3, 4 и 5)

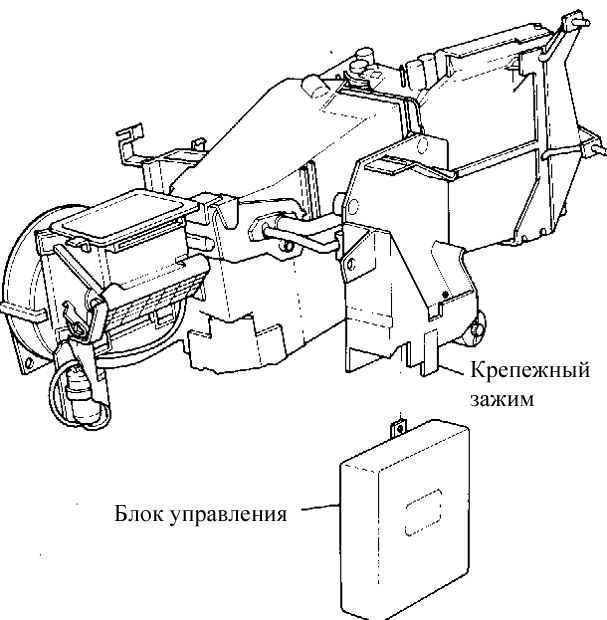

Блок управления системы многоточечного впрыска топлива
