14.3.15.2. Идентификация клемм

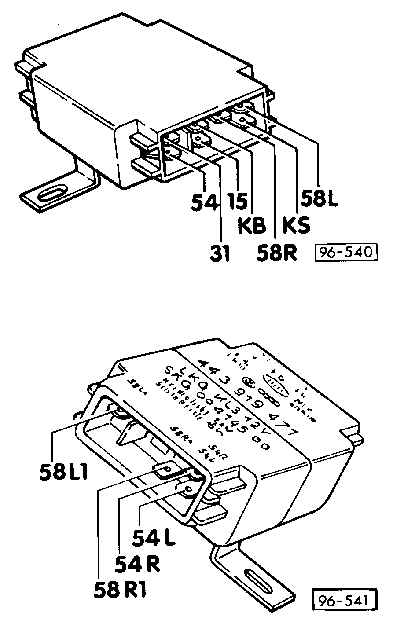

Блок управления задних фар

КВ – от Т26b/ 25

KS – от Т26b/ 18

15а – от Т26а/ 16

31 – на "массу"

54 – от выключателя стоп-сигнала

58R – от панели предохранителей/ реле H58R

58L – от панели предохранителей/ реле H58L

54R – к стоп-сигналу, правому

54L – к стоп-сигналу, левому

58RI – к фаре заднего хода, правой

58LI – к фаре заднего хода, левой
