14.3.11.1. Расположение элементов

Датчик температуры масла/ датчик давления масла (модели с 4-цилиндровым двигателем)

Датчик температуры масла/ датчик давления масла (модели с 5-цилиндровым двигателем)

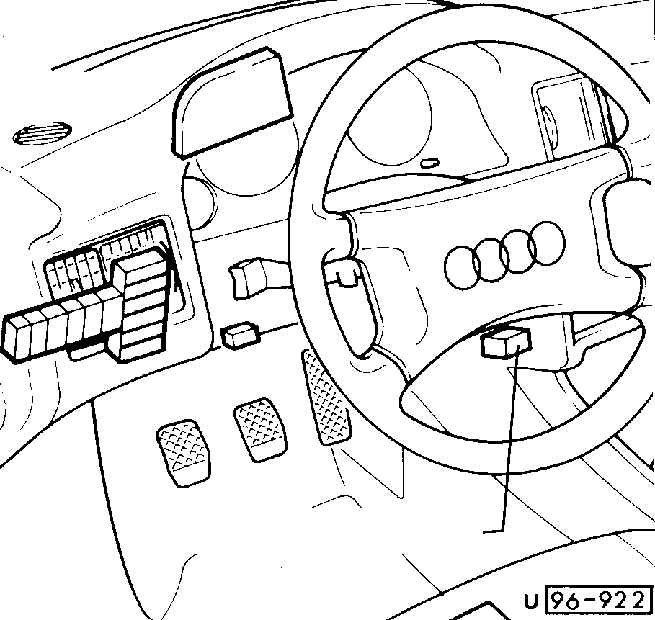

Дополнительная лампочка освещения панели приборов
