13.4. Клинообразный ремень компрессора кондиционера

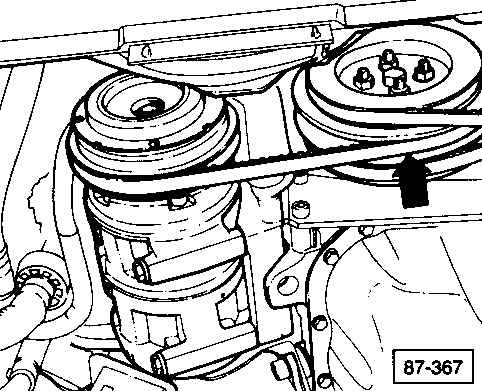

Клинообразный ремень компрессора кондиционера (4-цилиндровый двигатель)

Натяжение ремня регулируется путем добавления или снятия прокладок между половинок шкива коленвала (указано стрелкой).

Клинообразный ремень натянут правильно, если его можно оттянуть приблизительно на 5 мм.

Держите неиспользованные прокладки в передней части шкива коленвала, между шкивом и крепежными болтами.

Когда Вы регулируете натяжение ремня, затягивайте болты шкива коленвала по очереди, поворачивая при этом коленвал.

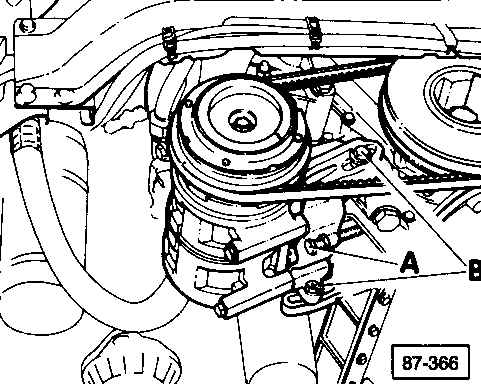

Клинообразный ремень компрессора кондиционера (5-цилиндровый двигатель)

Клинообразный ремень натянут правильно, если его можно оттянуть приблизительно на 5 мм.

– ослабьте болты В;
– натяните ремень, покрутив болт А;
– затяните болты В: 22 Н.м.;
– выкручивайте болт А до тех пор, пока между ним и корпусом двигателя не образуется зазор хотя бы в 5 мм;
– зафиксируйте регулировочный болт А в таком положении при помощи контргайки

Болт А используется только для регулировки. Не оставляйте этот болт прижатым к корпусу двигателя.
