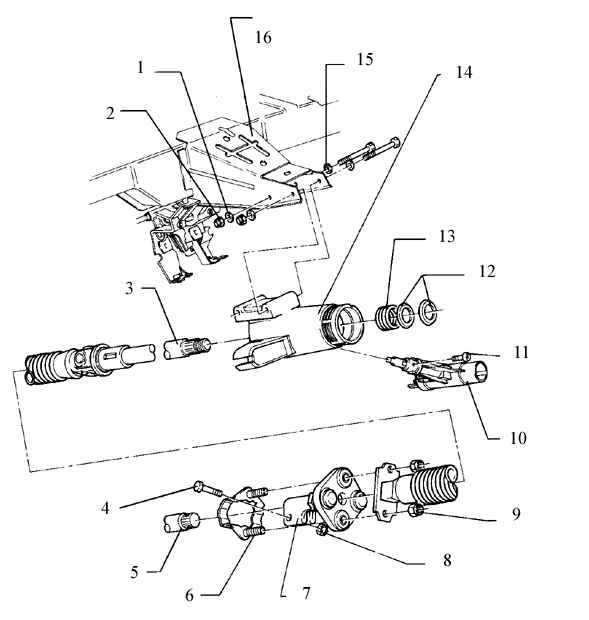

11.2. Вал и кожух рулевой колонкиРулевая колонка
1. Шайба
2. 35 Н.м.
3. Вал рулевой колонки
установите до упора в кожух рулевой колонки
установите вал так, чтобы он ходил свободно
4. Стопорный болт, всегда заменяйте
5. Шестерня вала рулевой колонки
6. Ограничитель
7. Трубка с фланцами
надевается на шестерню вала рулевой колонки и крепится болтами к ограничителю
8. 25 Н.м., всегда заменяйте
9. 20 Н.м., всегда заменяйте
10. Замок рулевой колонки
11. Болт с головкой под торцевой ключ. Момент затяжки: 7 Н.м.
снимайте/ устанавливайте при помощи обычного ключа с торцевой головкой |
12. Стопорные шайбы
всегда заменяйте

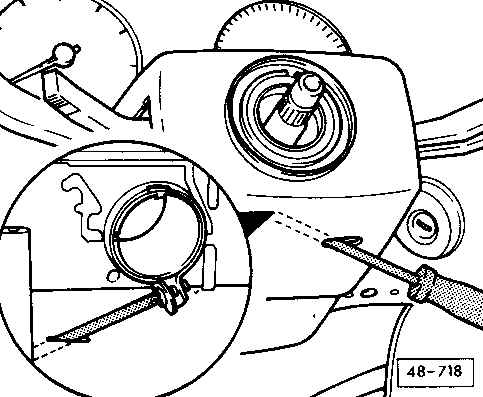

для снятия: аккуратно сточите, после чего снимите при помощи отвертки
13. Пружина, устанавливается на вал рулевой колонки
14. Кожух рулевой колонки
состоит из верхней и нижней частей
продается в качестве запасной части с установленными подшипниками
не подвергайте его воздействию температуры выше 100° С и не используйте
смазку или растворы (может ослабнуть соединение между верхней и нижней частями)
обращайтесь с кожухом осторожно и не используйте молоток при работе с ним
15. Шайба
16. Крепежный кронштейн |
Предупреждение
 Шайбы устанавливаются с
предварительным натягом.
Не получите ожогов от искр,
летящих при стачивании шайб. Если необходимо, закройте панель приборов и ветровое
стекло.
Верхняя и нижняя части кожуха рулевой колонки помечены красными точками.
Всегда заменяйте кожух рулевой колонки, если красная точка сточена или стерлась.
Вал рулевой колонки и кожух рулевой колонки, снятие/ установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) отсоедините провод отрицательной
клеммы аккумулятора |
| 2) снимите нижнюю левую часть панели
приборов |
| 3) снимите рулевое колесо |
 |
4) снимите блок выключателей
рулевой колонки вместе с панелью отделки |
 |

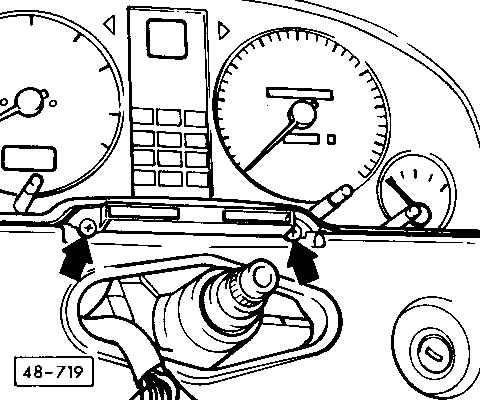

5) снимите винты крепления приборного
щитка (указаны стрелками) |
| 6) отсоедините разъем подключения
от замка зажигания |
| 7) снимите болт с головкой под торцевой
ключ |
| 8) ткрутите кожух рулевой колонки
от крепежного кронштейна |
 |
9) снимите замок рулевой колонки
с рулевой колонки (указан стрелкой) |
| 10) опустите вал и кожух рулевой
колонки вниз так, чтобы их можно было достать снизу приборного щитка
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) вставьте вал рулевой колонки в кожух |
| 2) вставьте рулевую колонку в отверстие под
приборным щитком и поднимите ее |
| 3) установите замок рулевой колонки на рулевую
колонку |

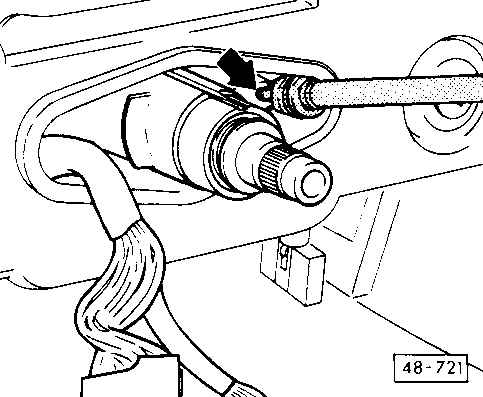

| 4) установите болт с головкой под торцевой ключ
(указан стрелкой) |
| 5) вставьте ключ в замок зажигания |
| 6) отомкните замок рулевой колонки, чтобы можно
было повернуть вал рулевой колонки |
| 7) установите болт крепления рулевой
колонки |
| 8) соедините вместе ограничитель, трубку
с фланцами и вал рулевой колонки |
| 9) установите рулевую колонку по центру,
передвинув ее вверх и вниз на крепежном кронштейне так, чтобы соединительный
диск (на трубке с фланцами) двигался свободно при вращении рулевого
колеса |
| 10) затяните болты крепления рулевой колонки
к крепежному кронштейну |
| 11) подсоедините разъем подключения к замку
зажигания |
| 12) установите приборный щиток |
| 13) установите блок выключателей рулевой колонки |
| 14) установите рулевое колесо |
| 15) подсоедините провод отрицательной клеммы
аккумулятора |
| 16) проверьте работу блока выключателей рулевой
колонки |
|
Когда колеса стоят прямо, перекладина рулевого колеса должна находится в горизонтальном
положении.
Предупреждение
Для предотвращения телесных
повреждений или отказа воздушной подушки безопасности, разборка, сборка и обслуживание
системы воздушной подушки безопасности должно проводиться только квалифицированным
механиком.
Всегда отключайте электропитание
от системы подушки безопасности при проведении ремонтных работ, включающих снятие
каких-либо элементов системы подушки безопасности.
Начиная с 1990 года, все автомобили Aуди-80/ 90/ Купе оборудованы воздушной подушкой
безопасности, установленной на рулевом колесе.
При работе с воздушной подушкой безопасности и элементами рулевого управления,
которые затрагивают систему подушки безопасности, необходимо соблюдать определенные
меры предосторожности.
Не пытайтесь выпрямить элементы механизма рулевого управления или проводить
на них сварочные ремонтные работы.
Заменяйте все самоконтрящиеся гайки и болты.
Начиная с 1990 года, все автомобили Ауди-80/ 90/ Купе оборудованы энергопоглощающей
рулевой колонкой, а также воздушной подушкой безопасности.
|
