6.1.9. Снятие и установка потенциометра хода мембраны усилителя тормозов G420

ПРИМЕЧАНИЕ

Используйте только новую тормозную жидкость. Соблюдайте указания, приведенные на упаковке с тормозной жидкостью.

Снятие

Снимите обшивку водоотводящего короба

Отсоедините штекер от потенциометра хода пружины.

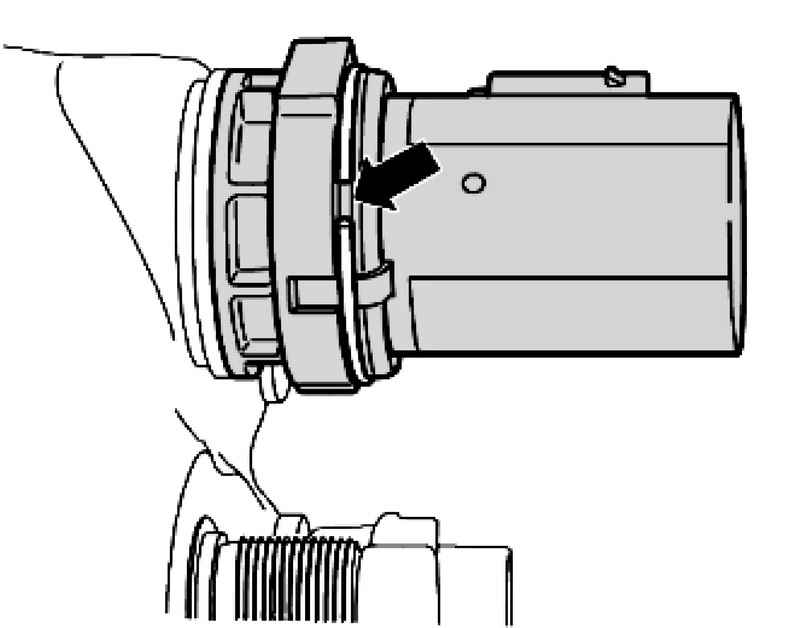

Рис. 6.10. Пружинное кольцо

Извлеките пружинное стопорное кольцо из канавки и потенциометр хода мембраны из усилителя тормозов (рис. 6.10).

Установка

Установка осуществляется в обратной последовательности.
