6.1.10. Снятие и установка вакуумного насоса тормозов V192

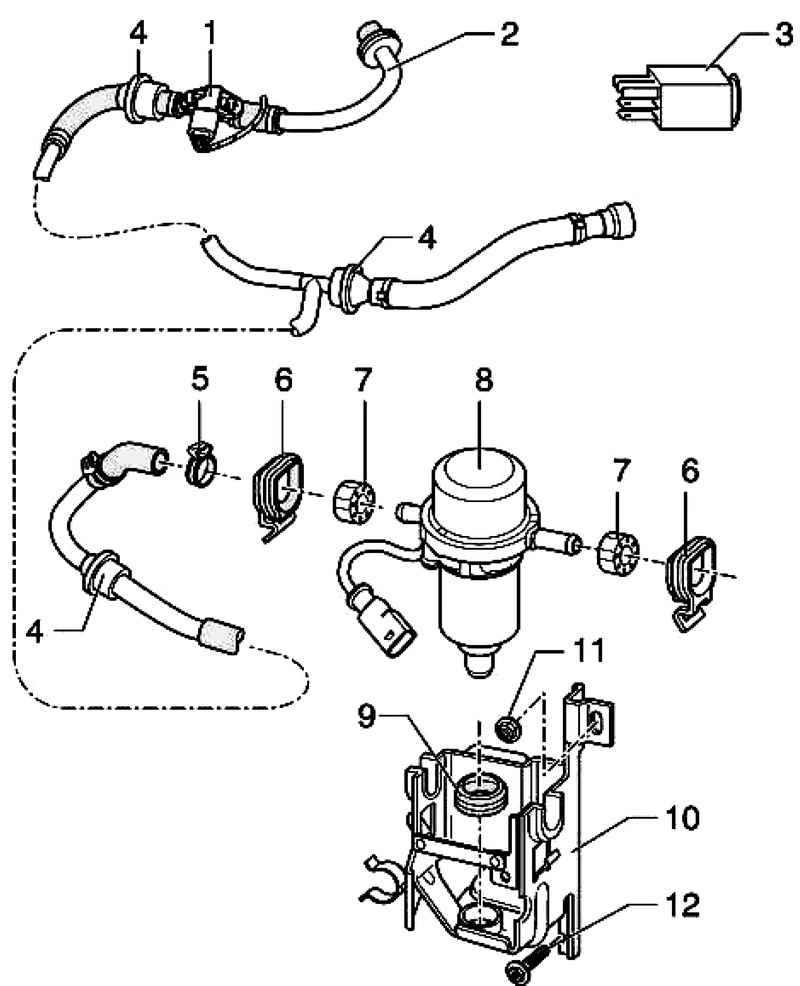

Рис. 6.11. Вакуумный насос тормозов V192: 1 – датчик давления усиления в тормозной системе; 2 – вакуумный шланг; 3 – реле усилителя тормозов; 4 – обратный клапан; 5 – хомут; 6 – клипса; 7 – упор; 8 – вакуумный насос тормозов; 9 – упор; 10 – кронштейн; 11 – гайка; 12 – болт с шестигранной головкой

ПРИМЕЧАНИЕ

Этот насос устанавливается только на автомобили с бензиновым двигателем и автоматической коробкой передач

Ремонт вакуумного насоса тормозов не осуществляется. Если есть ошибка – замените вакуумный насос тормозов.

Снятие

Разъедините разъем 1.

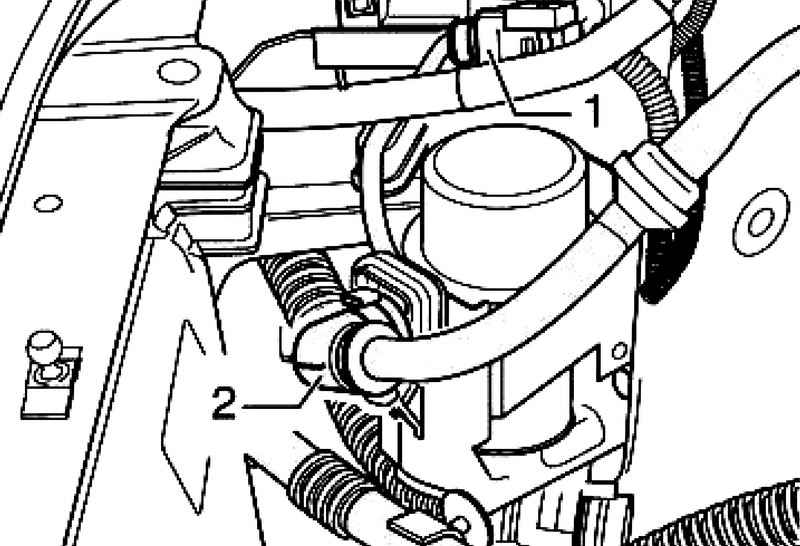

Рис. 6.12. Вакуумный шланг

Снимите вакуумный шланг 2 с вакуумного насоса тормозов V192 (рис. 6.12).

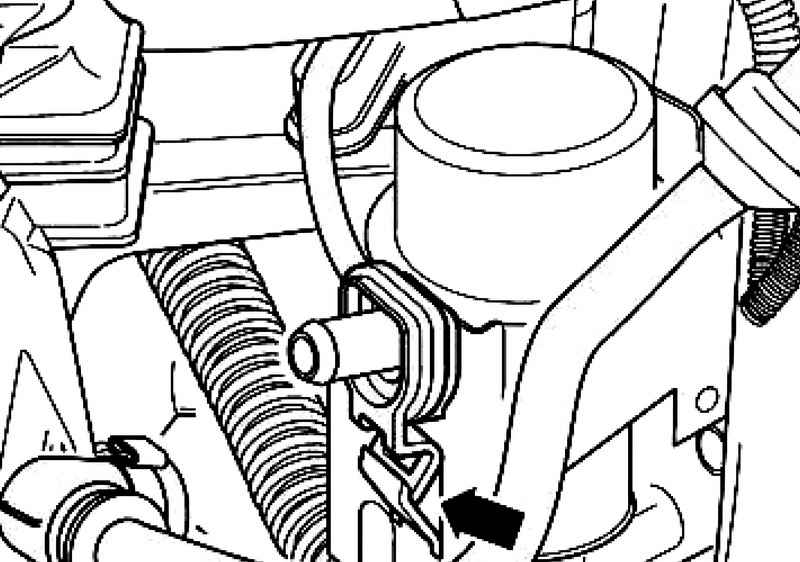

Рис. 6.13. Направление разблокировки

Разблокируйте клипсу в направлении стрелки и извлеките (рис. 6.13).

Снимите вакуумный насос тормозов V192 вверх из держателя.

Установка

Установка осуществляется в обратной последовательности.
