6.1.26. Снятие, установка и регулировка выключателя сигналов торможения

Снимите обивку на стороне водителя.

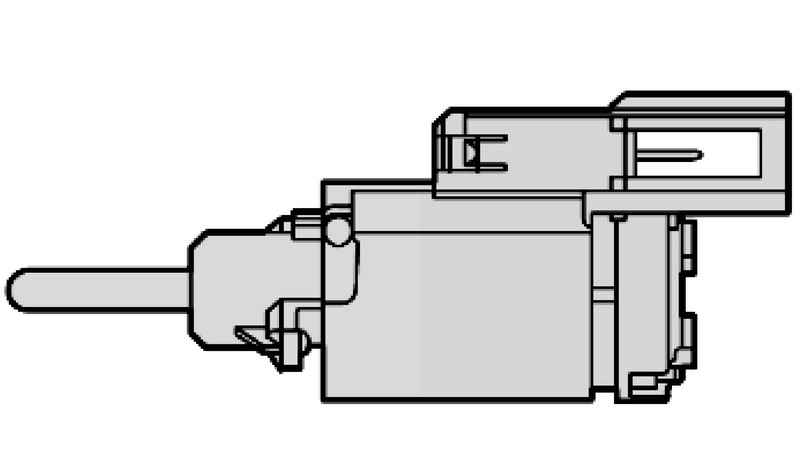

Рис. 6.59. Выключатель стоп-сигнала

Выньте штекер из включателя стоп-сигнала (рис. 6.59).

Поворотом на 45° влево снимите включатель стоп-сигнала.

Снятие и установка включателя стоп-сигнала должна производитеся только при нажатом толкателе, в противном случае можно повредить стопор включателя стоп-сигнала.

Установка и настройка выключателя сигнала торможения

Для гарантии надежного крепления допускается устанавливать включатель стоп-сигнала только один раз.

Перед монтажом полностью извлеките толкатель

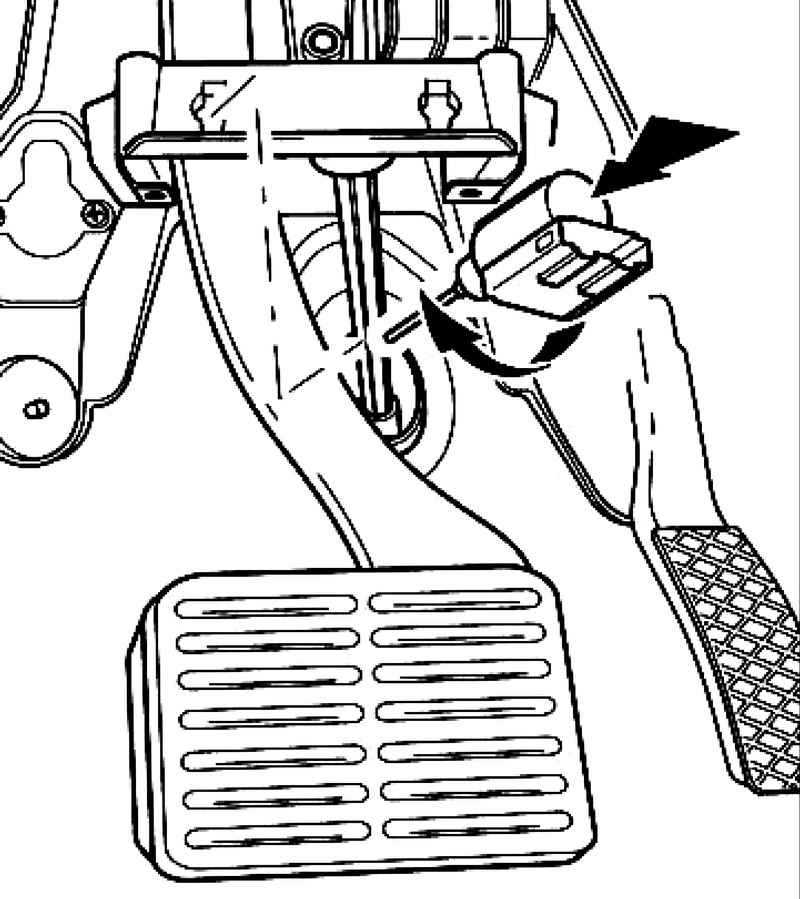

Рис. 6.60. Установка выключателя в монтажное отверстие

Введите включатель в монтажное отверстие, нажмите на педаль и закрепите поворотом вправо на 45° (рис. 6.60).

Педаль тормоза остается при этом в свободном положении (не нажата).

Установите штекер включателя стоп-сигнала.

Проверьте работу стоп-сигнала.

После настройки включателя стоп-сигнала проверьте, упирается ли педаль тормоза в концевой упор (свободное положение).

Установите облицовку на стороне водителя
