6.1.13. Снятие и установка усилителя тормозов

Снимите обивку на стороне водителя

Извлеките выключатель сигналов торможения/выключатель педали тормоза

Отверните держатель выключателя стоп-сигналов.

Отсоедините педаль тормоза от усилителя тормозов

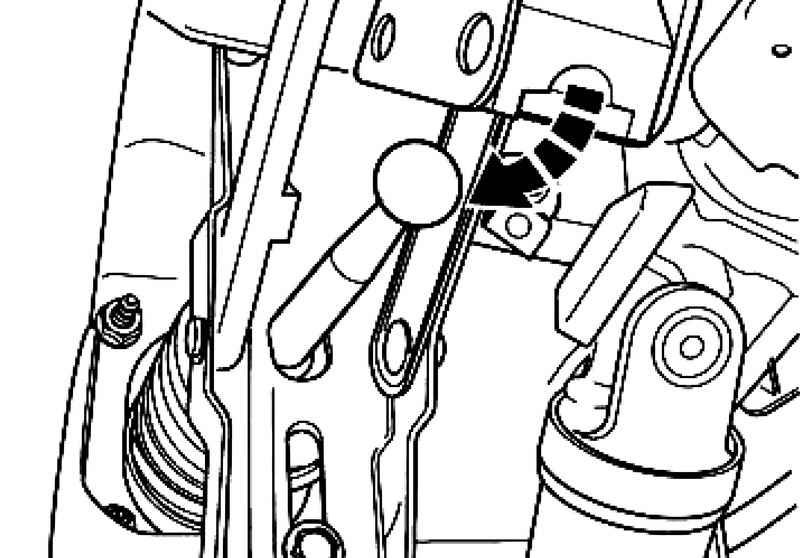

Рис. 6.16. Нажимная штанга усилителя

Снимите опору на кронштейне, через который проходит нажимная штанга усилителя (рис. 6.16).

Снимите обшивку водоотводящего короба

Снимите уплотнение моторного отсека и планку в области усилителя тормозов.

Снимите стенку с водоотводящего короба.

Снимите штекер с датчика давления в тормозной системе.

Снимите штекер с датчика предупредительного индикатора поплавка.

Отверните провод на «массу» от точки «массы» на кузове за электрической коробкой, снимите кабельный жгут за усилителем тормозов с держателя и отложите его в сторону.

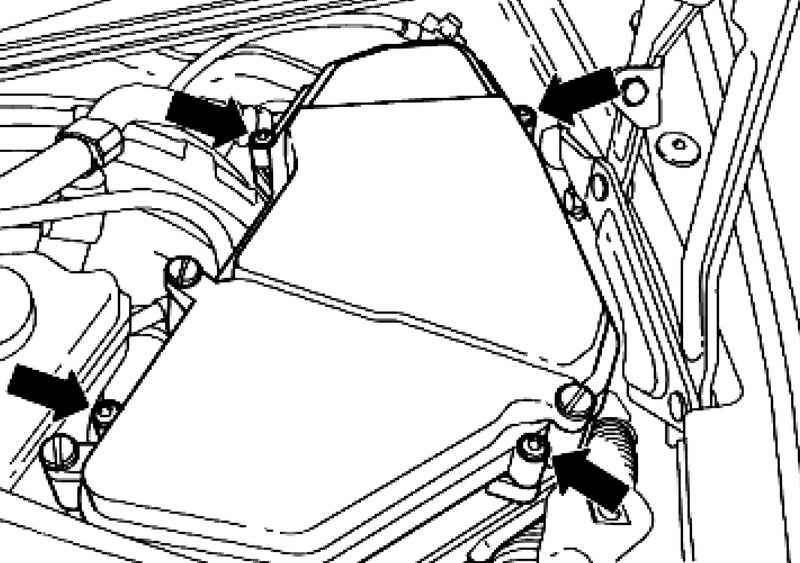

Рис. 6.17. Болты крепления коммутационного блока

Извлеките коммутационный блок слева в водоотводящем коробе из крепления и отложите его как можно дальше в сторону (рис. 6.17).

Положите в водоотводящий короб в области главного тормозного цилиндра достаточное количество не оставляющих волокон тряпок.

Откачайте максимальное количество тормозной жидкости с помощью устройства для наполнения и прокачки VAS 5234 или устройства для наполнения и прокачки V.A.G 1869/ 4 из бачка тормозной жидкости.

У автомобилей с механической коробкой передач снимите шланг главного цилиндра сцепления и закройте заглушкой.

Снимите бачок тормозной жидкости. Для этого отожмите наружу фиксаторы на бачке и одновременно выньте бачок из заглушки.

Извлеките тормозной трубопровод спереди слева из держателя на главном тормозном цилиндре.

Открутите тормозные трубки от главного тормозного цилиндра, закройте тормозные трубки с помощью заглушек 1H0 698 311 A.

Открутите гайки на главном тормозном цилиндре.

Осторожно снимите главный тормозной цилиндр с усилителя тормозов.

Снимите потенциометр хода мембраны

Снимите вакуумный шланг с усилителя тормозов.

Извлеките тормозные трубопроводы из тройного держателя на усилителе тормозов.

Отсоедините тормозной трубопровод спереди слева в колесной нише спереди слева.

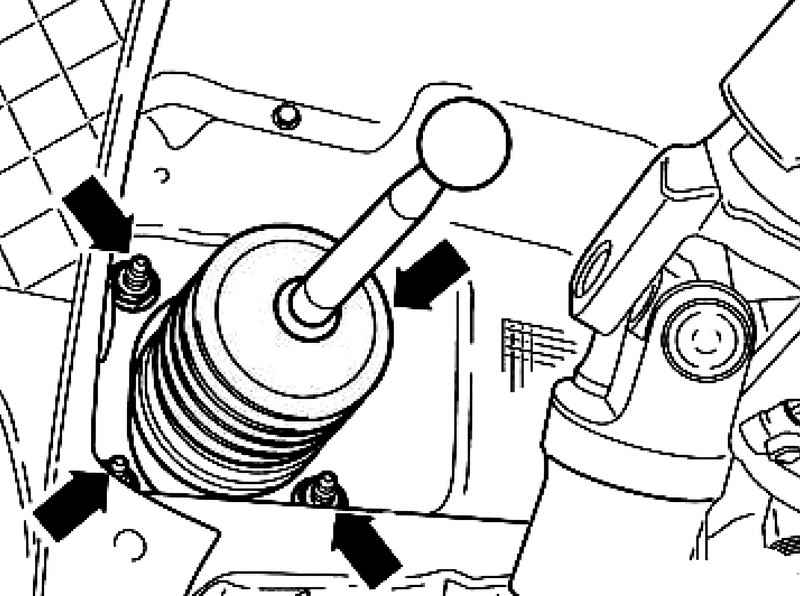

Рис. 6.18. Гайки крепления усилителя тормозов

Отверните гайки на усилителе тормозов (рис. 6.18).

Осторожно извлеките усилитель тормозов из водоотводящего короба.

Установка осуществляется в обратной последовательности.

ПРИМЕЧАНИЕ Держите шаровую головку нажимной штанги перед креплением и нажмите на педаль тормоза в направлении усилителя тормозов таким образом, чтобы шаровая головка защелкнулась со слышимым щелчком.

После установки прокачайте тормозную систему и сцепление.

После прокачки тормозной системы необходимо выполнить базовую настройку датчика давления в тормозной системе G201.

VAS 5051 подключите и выберете функцию

Отрегулируйте датчик сигнала торможения/выключателя педали тормоза
