6.1.27. Антиблокировочная система (ABS)

Тормозная система с ABS является двухконтурной и диагональной. Усиление в тормозной системе осуществляется с помощью вакуумного усилителя.

Неисправности ABS влияют на тормозную систему и усиление в ней. В случае неисправности ABS следует считаться с изменением тормозного усилия. После загорания контрольной лампы ABS задние колеса при торможении могут преждевременно заблокироваться.

Автомобили с ABS Mark 25 не оборудованы механическим регулятором тормозных сил. Специальное программное обеспечение в блоке управления следит за распределением тормозного усилия для задней оси.

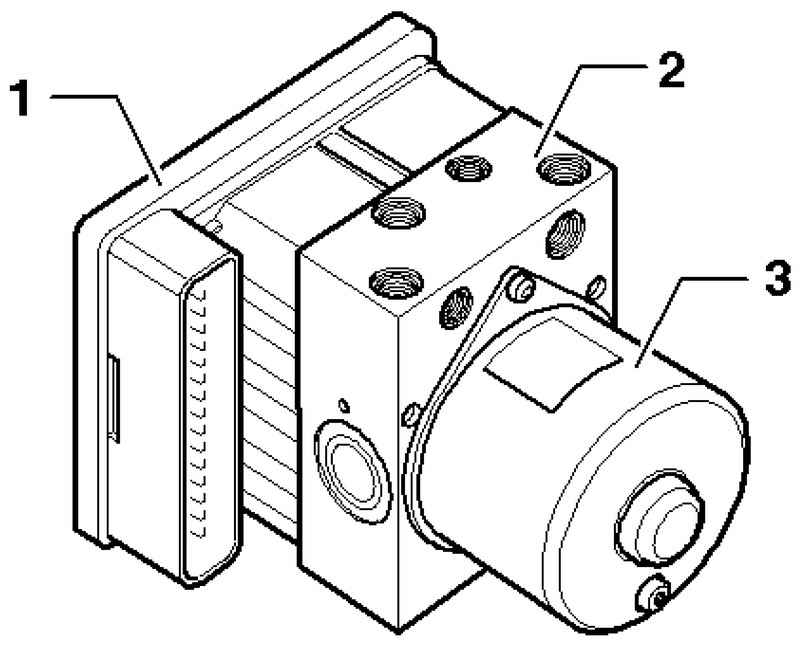

Рис. 6.61. Блок управления АВS

Блок управления 1 и блок гидравлики 2 образуют единый агрегат (рис. 6.61).

Разделение возможно только в снятом состоянии. Гидравлический насос 3 нельзя отсоединять от блока гидравлики.

Новые блоки управления в качестве запасных частей не имеют кодирования. После установки их необходимо закодировать.

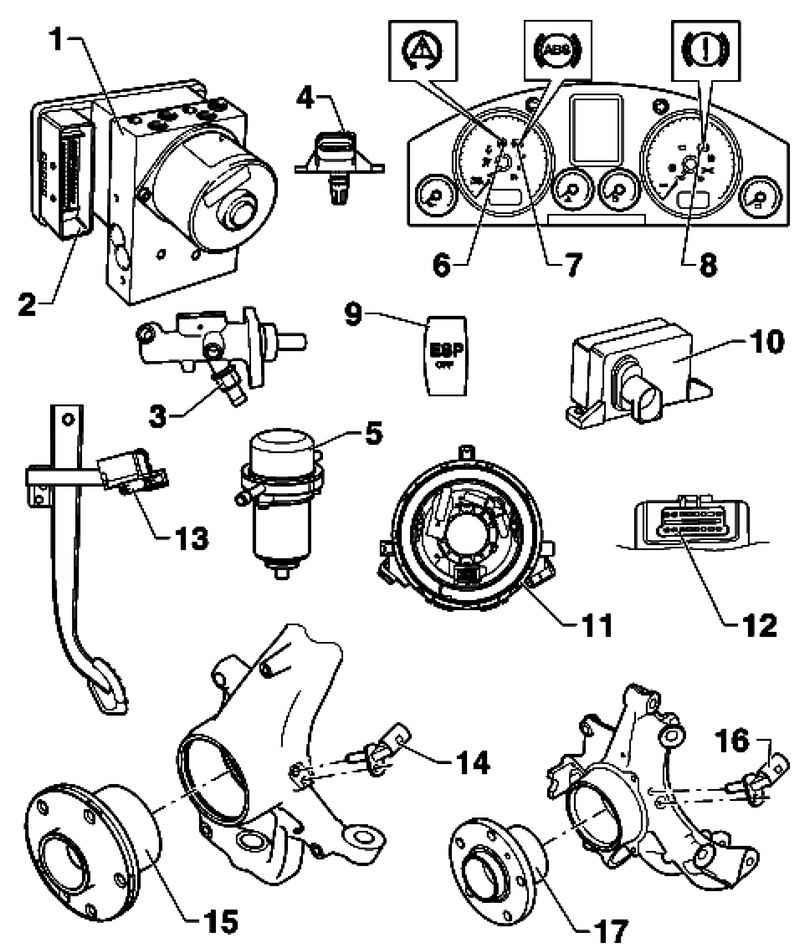

Рис. 6.62. Электрические/электронные компоненты: 1 – гидравлический блок ABS; 2 – блок управления ABS; 3 – датчик давления тормозной системы; 4 – датчик давления усиления в тормозной системе; 5 – вакуумный насос тормозов; 6 – контрольная лампа ESP и ASR; 7 – контрольная лампа ABS; 8 – контрольная лампа тормозной системы; 9 – клавиша систем ASR и ESP; 10 – блок датчиков ESP; 11 – датчик угла поворота рулевого колеса; 12 – диагностический разъем; 13 – включатель стоп-сигнала и датчик педали тормоза; 14 – передний правый датчик числа оборотов/ передний левый датчик числа оборотов; 15 – колёсный подшипник/ ступица колеса в сборе; 16 – задний правый датчик числа оборотов/ задний левый датчик числа оборотов; 17 – колёсный подшипник/ ступица колеса в сборе

Электрические/ электронные компоненты системы ABS показаны на рис. 6.62.

Если контрольная лампа ABS 3 не гаснет после включения зажигания и завершения контрольного цикла, причины неисправности могут быть следующими:

– напряжение менее 10 В;

– имеется неисправность ABS.

При дефекте ABS b антиблокировочная система остается отключенной, причем сама тормозная система остается в работоспособном состоянии;

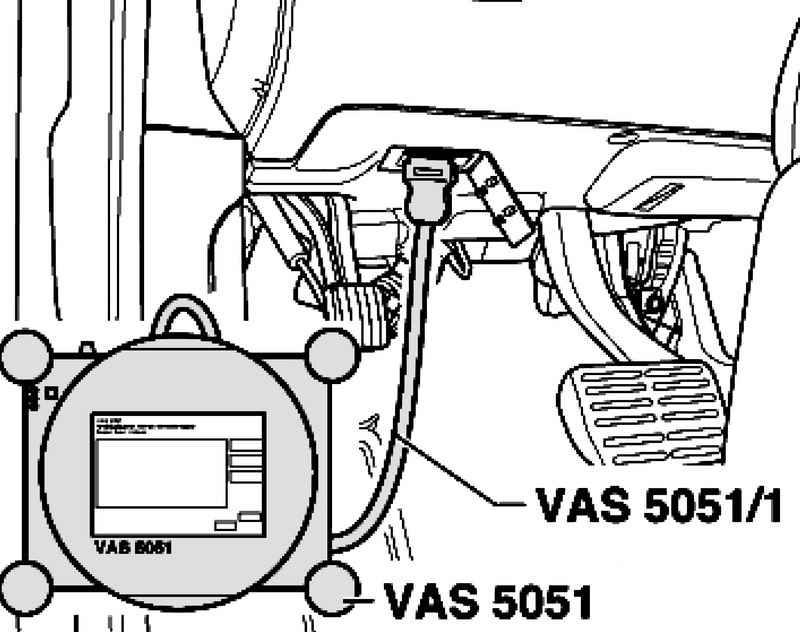

Рис. 6.63. Диагностический разъем

– после последнего запуска двигателя имелся временный сбой датчика частоты вращения.

В этом случае контрольная лампа ABS автоматически гаснет при повторном запуске двигателя и последующем движении со скоростью выше 2,75 км/ч;

– нарушено соединение от комбинации приборов к блоку управления ABS;

– неисправна контрольная лампа ABS.

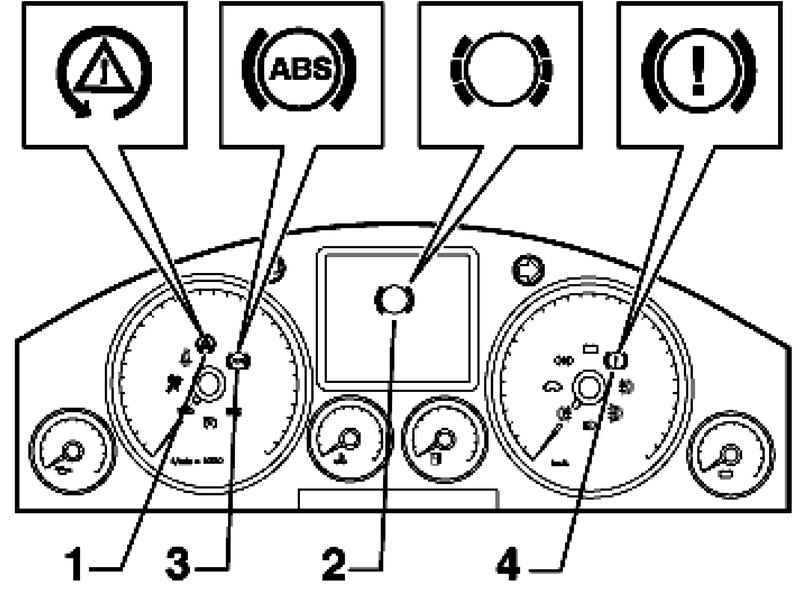

Рис. 6.64. Контрольные лампы

Если контрольная лампа ABS гаснет, а контрольная лампа тормозной системы горит, то причины неисправности могут быть следующими:

– уровень тормозной жидкости слишком низкий.

После включения зажигания слышны три предупредительных сигнала.

– неисправность проводки к контрольной лампе тормозной системы K118

Если горят контрольная лампа ABS 3 и контрольная лампа тормозной системы 4 – неисправность системы ABS. В случае неисправности ABS следует считаться с изменением тормозного усилия.

ВНИМАНИЕ После загорания контрольной лампы ABS и контрольной лампы тормозной системы задние колёса могут преждевременно заблокироваться при торможении.

Если контрольная лампа ESP и ASR не гаснет после включения зажигания и завершения контрольного цикла, причины неисправности могут быть следующими:

– имеется неисправность, которая касается только ASR/ESP. Системы безопасности автомобиля ABS/EDS и EBV остаются полностью в работоспособном состоянии. Опросите память неисправностей;

– короткое замыкание на плюс в кнопке ASR/ESP;

– короткое замыкание на массу управления контрольной лампы ESP и ASR;

– прервано соединение от комбинации приборов к контакту 31 блока управления ABS;

– система ASR/ESP была отключена кнопкой ASR/ESP.

Если контрольная лампа ESP и ASR мигает во время движения, то системы ASR или ESP находятся в режиме регулирования.

Если контрольная лампа тормозной системы после включения зажигания не гаснет, то у этого могут быть следующие причины:

– стояночный тормоз задействован;

– выключатель контрольной лампы тормозной системы неисправен или неправильно отрегулирован;

– есть ошибка в проводке. Произведите электрическую проверку.

Контактный выключатель стояночного тормоза передает блоку управления ABS информацию о том, задействован или нет стояночный тормоз. При задействованном стояночном тормозе на регулирование ESP оказывается негативное воздействие.

Если контрольная лампа износа тормозных колодок не гаснет через 3 спосле включения зажигания или загорается во время движения, то причиной этого могут быть следующие неисправности:

– тормозные накладки могут быть изношены.

Проверьте тормозные колодки передних и задних колёс. Замените колодки, если они изношены;

– имеется неисправность в проводке.

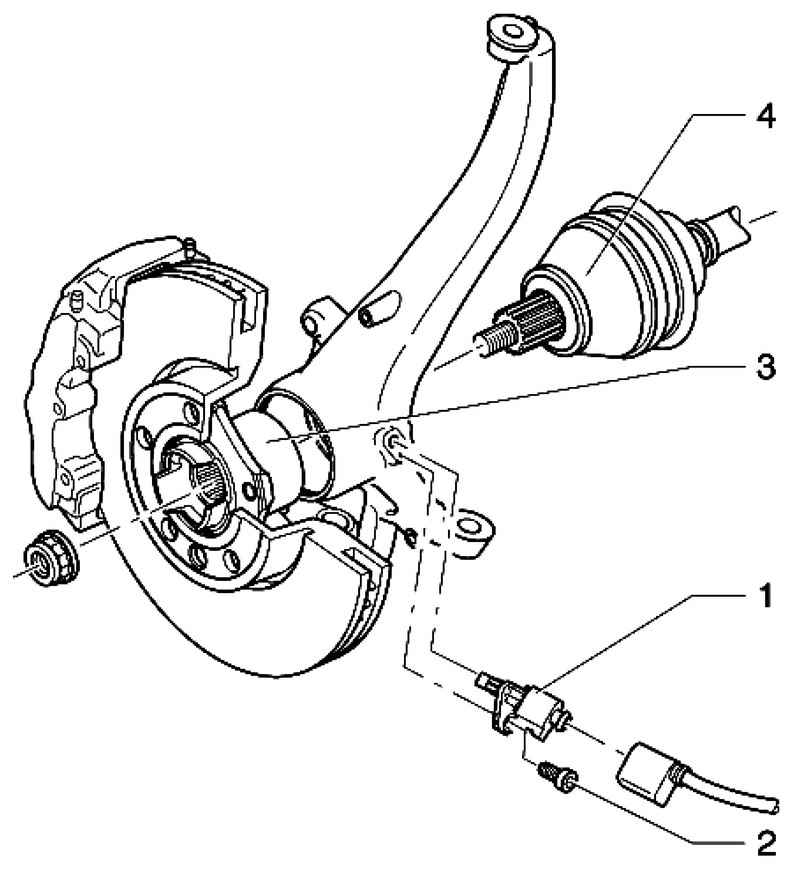

Рис. 6.65. Компоненты ABS на передней оси: 1 – датчик частоты вращения ABS; 2 – болт с внутренним шестигранником, 8 Н·м; 3 – ступица колеса с подшипником (подшипниковый узел); 4 – приводной вал

Компоненты ABS на передней оси показаны на рис. 6.65.

Снятие и установка датчика частоты вращения на передней оси

Поднимите автомобиль.

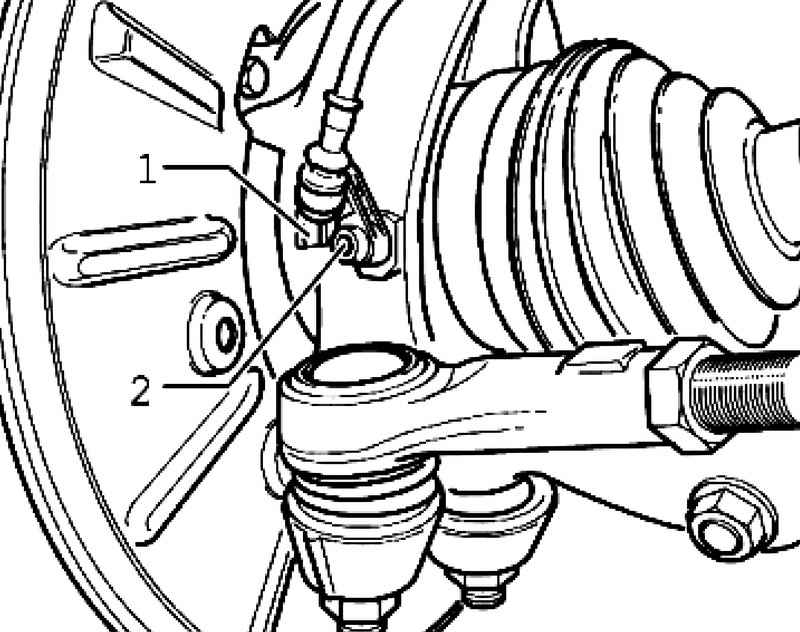

Рис. 6.66. Штекерное соединение

Разъедините штекерное соединение 1 кабеля датчика частоты вращения и датчика частоты вращения (рис. 6.66).

Выверните болт 2 из корпуса колёсного подшипника.

Извлеките датчик частоты вращения ABS из корпуса колёсного подшипника.

Перед установкой датчика числа оборотов очистите отверстие и нанести немного пластичной смазки по всему диаметру

Вставьте датчик частоты вращения в отверстие корпуса колесного подшипника и затяните болт моментом 8 Н·м.

Подключите датчик частоты вращения к кабелю датчика.

Снятие и установка компонентов системы ABS на задней оси

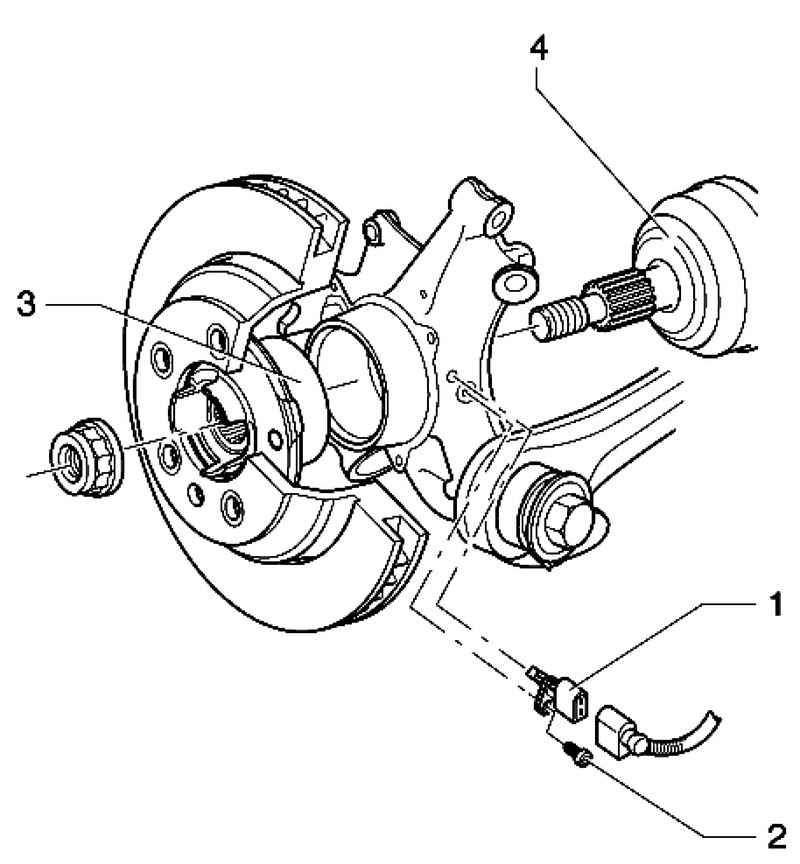

Рис. 6.67. Компоненты ABS на задней оси: 1 – датчик частоты вращения ABS; 2 – болт с внутренним шестигранником, 8 Н·м; 3 – колёсный подшипник/ступица колеса в сборе; 4 – приводной вал

Компоненты ABS на задней оси представлены рис. 6.67.

Поднимите автомобиль.

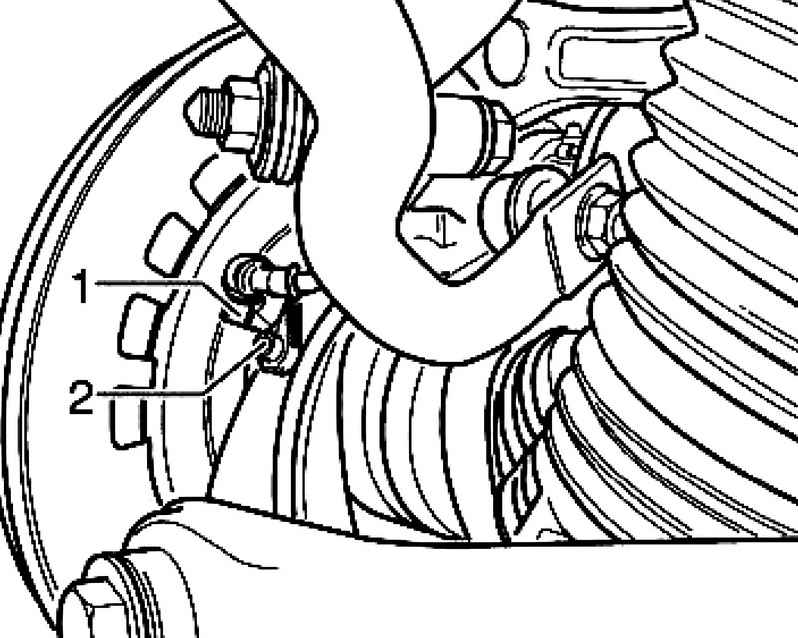

Рис. 6.68. Штекерное соединение

Разъедините штекерное соединение 1 кабеля датчика частоты вращения и датчика частоты вращения (рис. 6.68).

Выверните болт 2 из корпуса колёсного подшипника.

Извлеките датчик частоты вращения ABS из корпуса колёсного подшипника.

Перед установкой датчика числа оборотов очистите отверстие и нанести немного пластичной смазки по всему диаметру

Вставьте датчик частоты вращения в отверстие корпуса колесного подшипника и затяните болт моментом 8 Н·м.

Подключите датчик частоты вращения к кабелю датчика.
