4.1.28. Снятие и установка блока управления системы контроля давления в шинах J502

Блок управления системы контроля давления в шинах J502 установлен на опорном кронштейне ножного стояночного тормоза.

Снятие

Снимите накладку в пространстве для ног на стороне водителя.

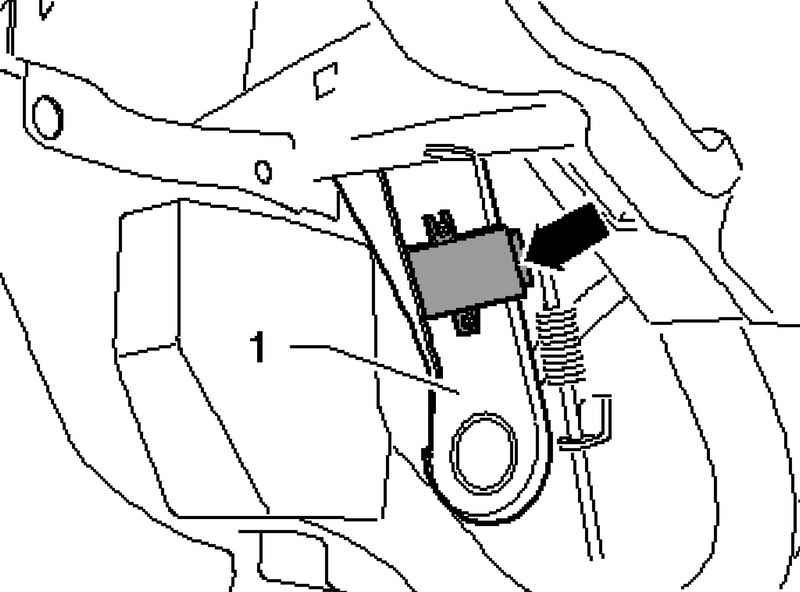

Рис. 4.37. Снятие блока управления системы контроля давления в шинах J502

Отсоедините штекерное соединение и снимите блок управления системы контроля давления в шинах J502 с опорного кронштейна ножного стояночного тормоза 1 (рис. 4.37).

Установка

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Закрепите блок управления новыми заклепками с насечкой на опорном кронштейне ножного стояночного тормоза.

Произведите программирование и калибровку блока управления
