4.1.16. Проверка радиального и бокового биения диска с шиной с помощью индикатора часового типа для шин V.A.G 1435

Проверка бокового биения

Предварительно натяните индикатор часового типа для шин примерно на 2 мм.

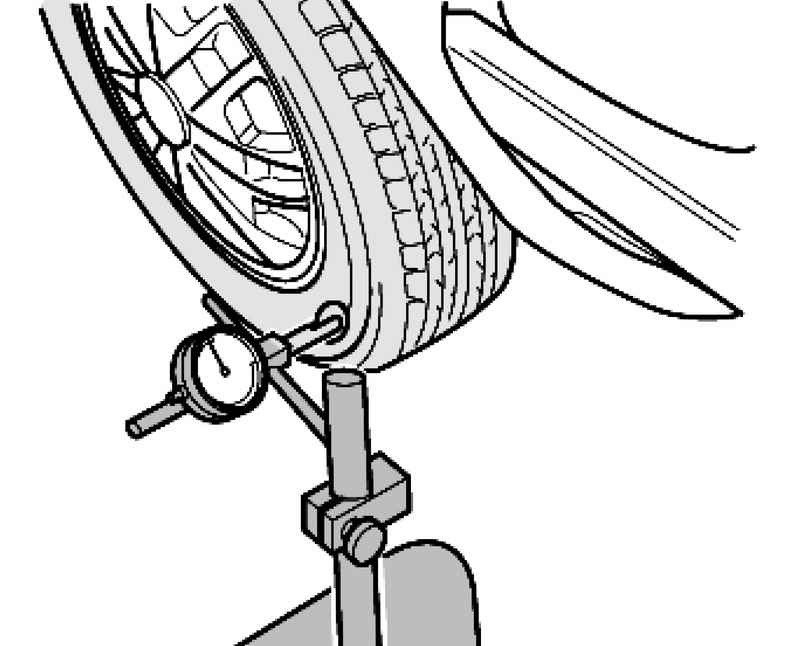

Рис. 4.15. Проверка бокового биения

Приставьте индикатор к боковине шины (рис. 4.15).

Медленно прокрутите колесо.

Запишите минимальное и максимальное отклонение стрелки.

ПРИМЕЧАНИЕ

Если разница больше 1,3 мм, то боковое биение считается превышенным.

В этом случае можно уменьшить его с помощью минимизации.

Отклонения стрелки индикатора из-за малых неровностей на резине учитывать не следует.

Проверка радиального биения

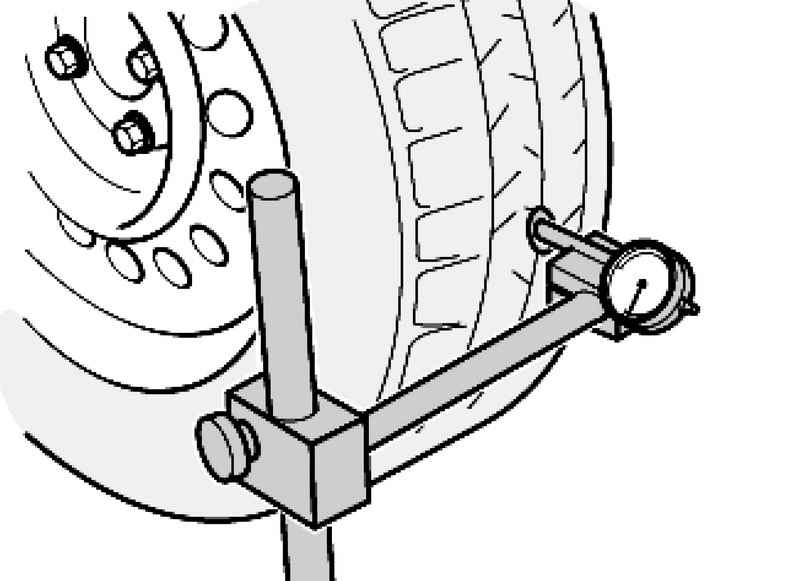

Рис. 4.16. Проверка радиального биения

Предварительно натяните индикатор часового типа для шин примерно на 2 мм (рис. 4.16).

Приставьте индикатор к протектору шины.

Медленно прокрутите колесо.

Запишите минимальное и максимальное отклонение стрелки.

ПРИМЕЧАНИЕ

Если разница больше 1 мм, то радиальное биение считается превышенным.

В этом случае можно уменьшить его с помощью минимизации

Проверка радиального и бокового биения колеса

Установите колесо на балансировочный стенд.

Используйте цанговый саморазжимающийся адаптер для балансировочных стендов VAS 5271.

Предварительно натяните индикатор часового типа для шин примерно на 2 мм.

Медленно прокрутите колесо.

Запишите минимальное и максимальное отклонение стрелки.

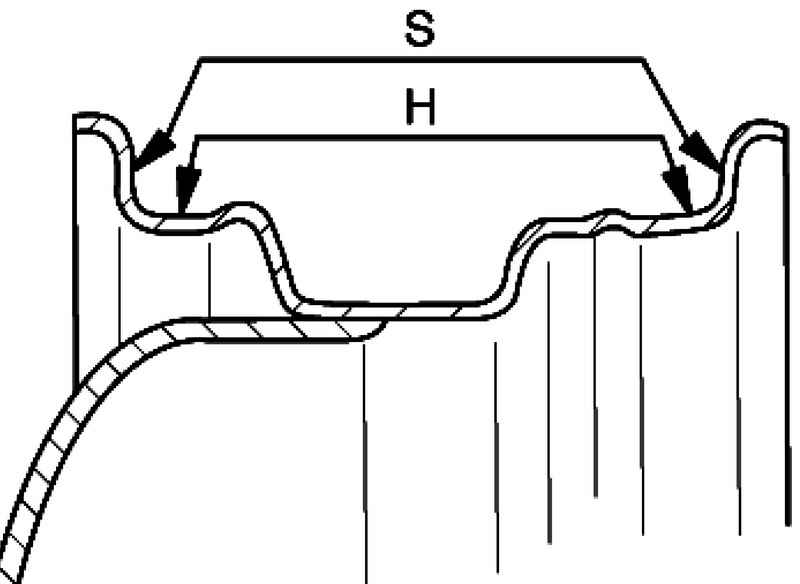

Рис. 4.17. Схема проверки радиального и бокового биения

S – Боковое биение.

H – Радиальное биение.

Сравните полученное значение с номинальными параметрами в таблице 4.4.

ПРИМЕЧАНИЕ

Отклонения стрелки индикатора из-за малых неровностей на резине учитывать не следует.

ПРИМЕЧАНИЕ

Если измеренное значение превышает номинальное, то нормальной плавности хода достичь не удастся.
