3.3.9. Установка раздаточной коробки

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

При необходимости используйте пригнанные втулки для центрирования раздаточной коробки и коробки передач.

Всегда заменяйте кольцо круглого сечения уплотнения раздаточной коробки/коробки передач, предварительно слегка смазав его.

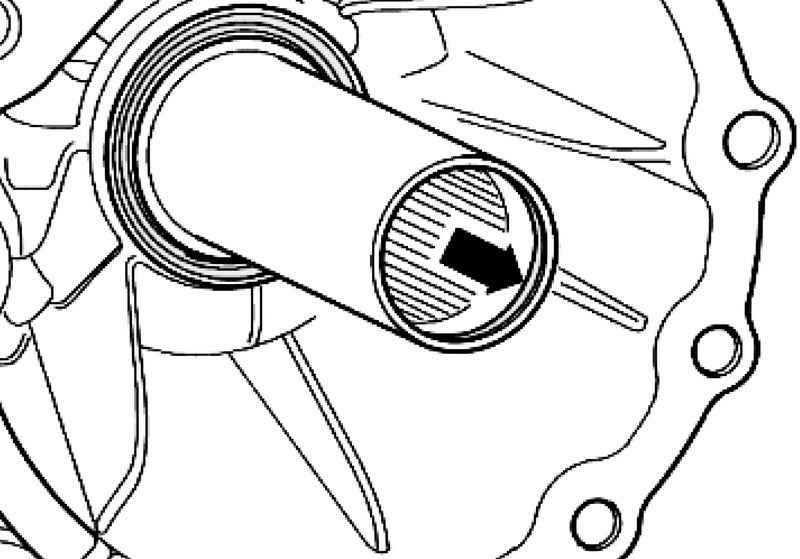

Рис. 3.100. Места нанесения смазки

Смажьте зубчатое зацепление приводного вала и зубчатое зацепление приводного вала коробки передач пластичной смазкой для зубьев ведомого диска G 000 100 (рис. 3.100).

Раздаточную коробку расположите рядом с коробкой передач, при этом зубчатое зацепление приводного вала/раздаточной коробки совместите с зубчатым зацеплением входного вала/коробки передач по центру.

При верном зацеплении и совпадении направляющих раздаточная коробка упрется в ограничитель коробки передач.

Не прикручивайте раздаточную коробку к коробке передач крепежными болтами, иначе она не встанет на место.

Установите передний карданный вал.

Рис. 3.95. Снятие демпфера

Если имеется, установите демпфер А на раздаточную коробку и затяните болты В (рис. 3.95).

Надпись «Top» должна указывать вверх.

Установите задний карданный вал.

При наличии – установите защиту днища под раздаточной коробкой.

Проверьте уровень трансмиссионного масла в раздаточной коробке

Установите систему выпуска ОГ.

Раздаточная коробка к коробке передач: 45 Н·м.

Демпфер к раздаточной коробке: 32 Н·м.
