3.3.12. Проверка уровня масла в раздаточной коробке

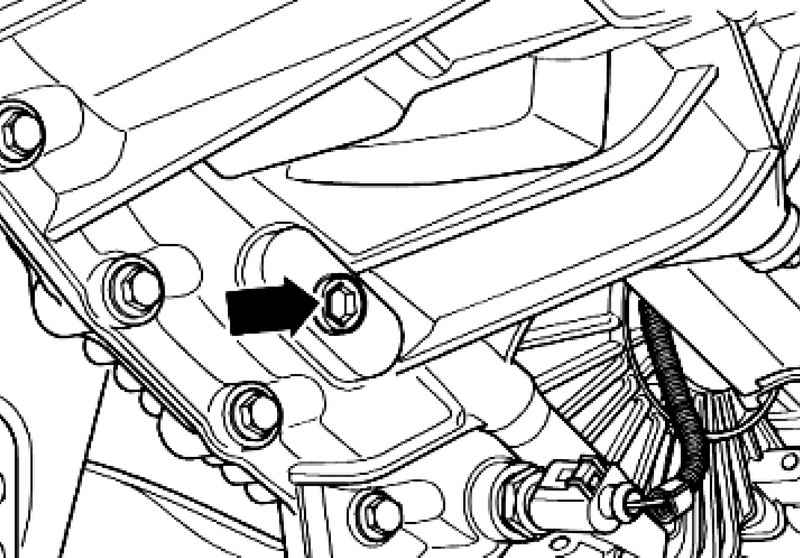

Рис. 3.106. Болт для контроля уровня масла

Выкрутите болт для контроля уровня масла (рис. 3.106).

Уровень масла достаточен, если он находится в пределах нижней кромки заливного отверстия.

Вкрутите и затяните новый болт.

При заливе масла обращайте внимание на следующие моменты.

Выкрутите болт.

Залейте трансмиссионное масло до нижней кромки заливного отверстия.

Вкрутите и затяните новый болт.

Момент затяжки: болт отверстия для залива масла 20 Н·м.
