3.3.14. Замена уплотнительного кольца фланца вала отбора мощности / заднего карданного вала (раздаточная коробка установлена)

Снятие

Снимите задний карданный вал.

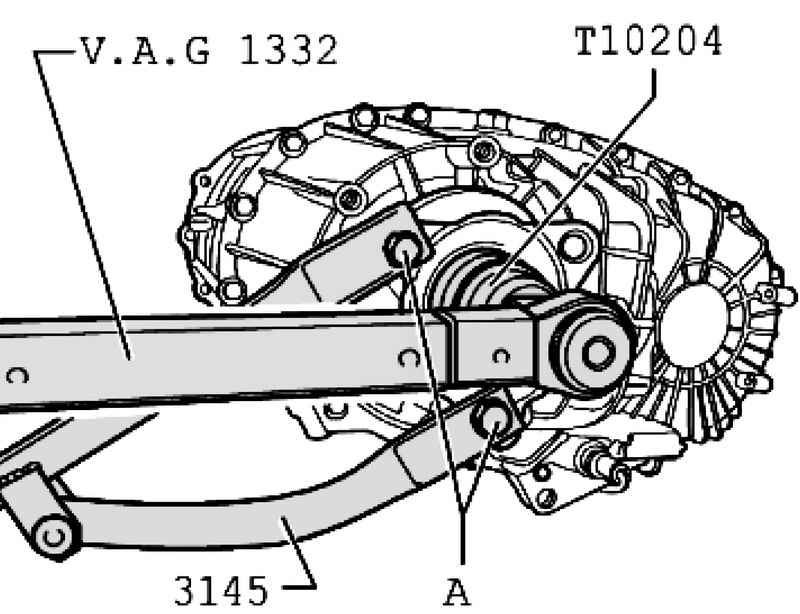

Рис. 2.121. Запрессовка сальника

Открутите гайки фланца вала отбора мощности (рис. 2.121).

A – Шестигранный болт M 10x30 с гайками.

Снимите фланец вала отбора мощности.

Рис. 3.111. Снятие уплотнительного кольца фланца вала отбора мощности/ заднего карданного вала

Снимите уплотнительное кольцо с помощью универсального инструмента VW 771 и съемника VW 771/ 37 (рис. 3.111).

Очистите резьбу гаек.

Установка

Заполните пространство между рабочей и противопыльной кромками уплотнения наполовину пластичной смазкой G 052 128 A1.

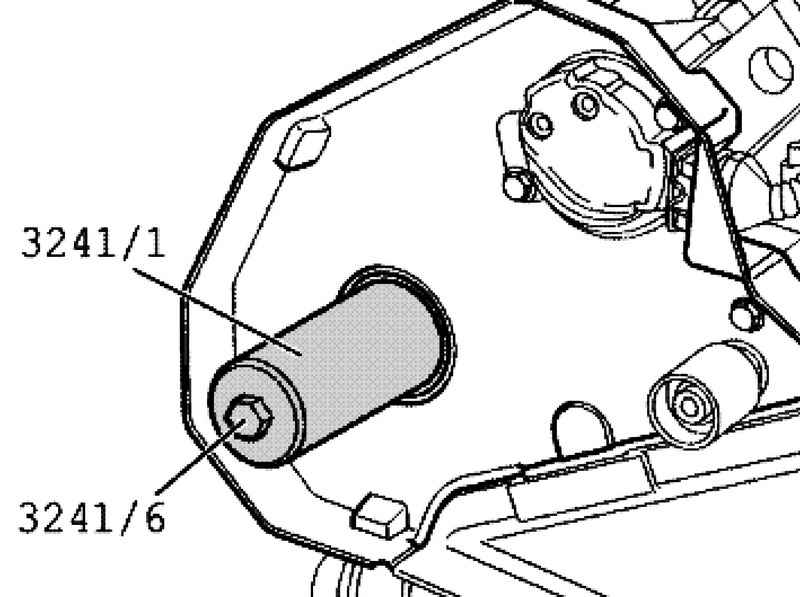

Рис. 3.112. Запрессовка уплотнительного кольца фланца вала отбора мощности/заднего карданного вала

Запрессуйте новое уплотнительное кольцо до упора, при этом не перекосите его (рис. 3.112).

Установите фланец вала отбора мощности.

Новое уплотнительное кольцо круглого сечения смочите в трансмиссионном масле и установите.

Рис. 3.119. Новое кольцо круглого сечения

На рисунке 3.119 изображено уплотнительное кольцо круглого сечения на фланце вала отбора мощности/переднем карданном вале.

Смажьте резьбу новых гаек лаком для фиксации Loctite 648.

Рис. 3.121. Гаки фланца вала отбора мощности

Новые гайки фланца вала отбора мощности закрутите с моментом затяжки (рис. 3.121).

Рис. 3.120. Закрепление гаек на фланце вала отбора мощности/заднем карданном вале

Закрепите гайки на предусмотренных местах (например, оправкой) (рис. 3.120).

Установите задний карданный вал

Проверьте уровень трансмиссионного масла в раздаточной коробке

Момент затяжки: гайки фланца вала отбора мощности к валу отбора мощности 130 Н·м.
