3.3.7. Снятие и установка блока управления раздаточной коробки J646

Снимите переднее правое сиденье.

Если есть, снимите облицовку каркаса сиденья.

Сначала необходимо проверить, установлена ли в автомобиле магнитола с кодировкой. Если да, то следует узнать защитный код.

Выключите зажигание и все электрические потребители, извлеките ключ зажигания.

Отсоедините массовый провод АКБ.

Отсоедините штекерное соединение 1блока управления раздаточной коробки J646 и, в случае необходимости – штекерное соединение 2 блока управления автоматич. коробки передач J217.

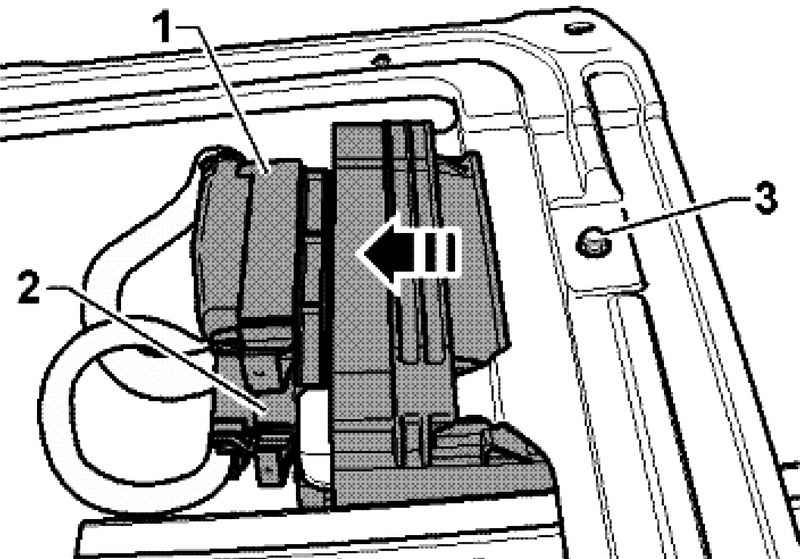

Рис. 3.93. Штекерые соединения блока управления раздаточной коробки

Выкрутите винт 3 (рис. 3.93).

Извлеките держатель с блоком управления раздаточной коробки J646 в направлении стрелки из держателя на каркасе сиденья.

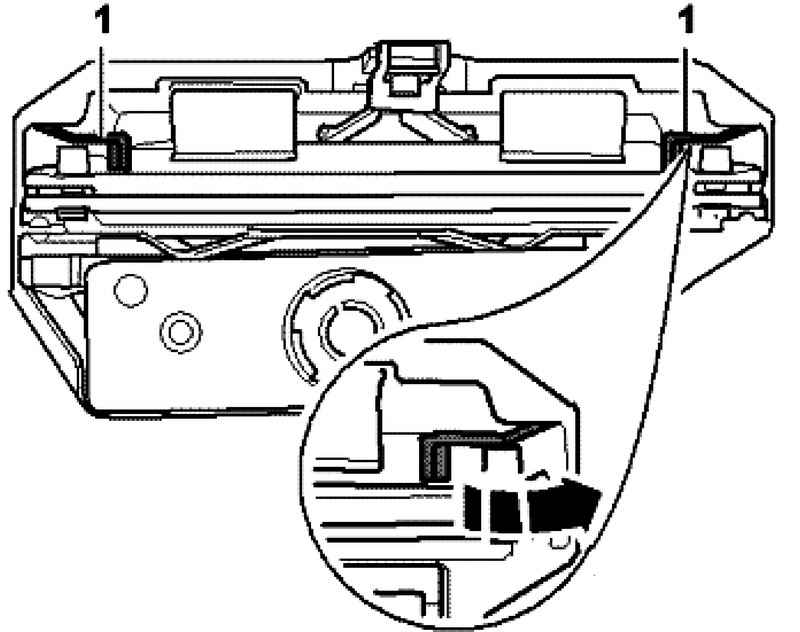

Рис. 3.94. Фиксаторы блока управления раздаточной коробки

Нажмите на фиксаторы 1 в направлении стрелки и извлеките блок управления раздаточной коробки J646 из держателя (рис. 3.94).

При этом следите за тем, чтобы блок управления раздаточной коробки J646 не выпал.

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Вставьте держатель блока управления раздаточной коробки J646 с накладками 2 в упоры 1 на каркасе сиденья (рис. 3.93).

Затяните болт 3 с моментом 8 Н·м.

Подсоедините массовый кабель к АКБ и проведите операции по подсоединению АКБ.
