3.3.10. Укладка вентиляционной трубки на раздаточной коробке

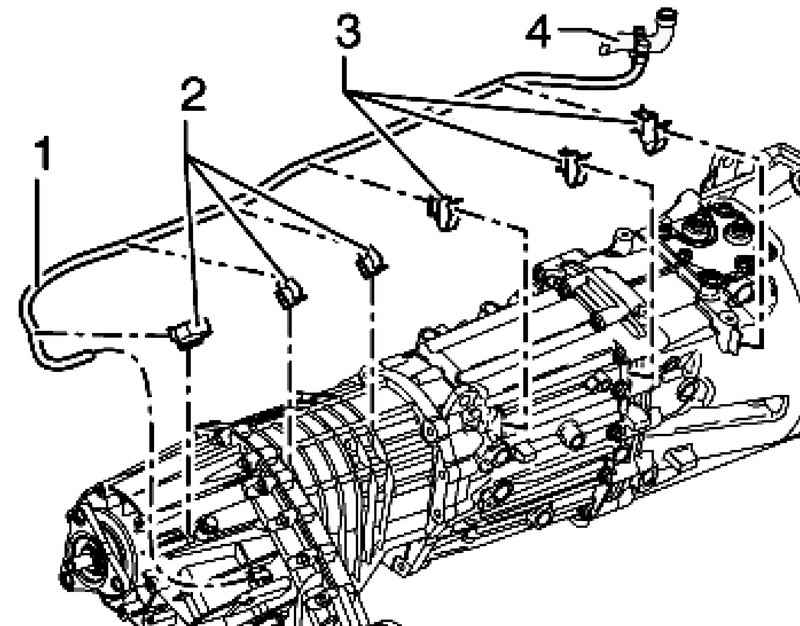

Рис. 3.101. Ветиляционная трубка и ее крепление

Вентиляционная трубка 1 раздаточной коробки проходит через раздаточную коробку и механическую коробку передач к шлангу системы охлаждения 4 (рис. 3.101).

При этом она встанет в держатели 2 на раздаточной коробке и держатели 3 на механической коробке передач.

На рисунке 3.101 изображена укладка проводки для модификаций с механической коробкой передач. Укладка проводки для модификаций с автоматической коробкой передач аналогична.
