2.3.4. Снятие и установка фланца на стороне ведущего диска

Снимите двигатель.

Разъедините двигатель и коробку передач.

Снимите ведущий диск.

Снимите масляный поддон.

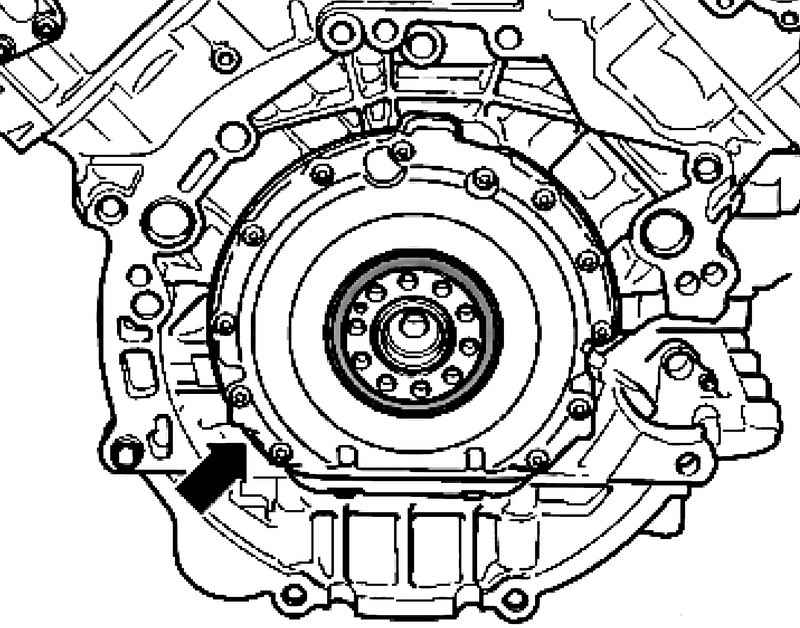

Рис. 2.103. Фланец

Снимите фланец (рис. 2.103) с блока цилиндров.

Снимите старую прокладку.

Очистите посадочные поверхности фланца и блока цилиндров.

На них не должно быть масла и смазки.

ПРИМЕЧАНИЕ В приведенном ниже описании работ уплотнительное кольцо изображено без фланца. В случае ремонта фланец следует заменять в комплекте с уплотнительным кольцом. Для установки используйте опорную втулку, входящую в комплект.

Удалите остатки масла на шатунной шейке коленчатого вала с помощью чистой ветоши.

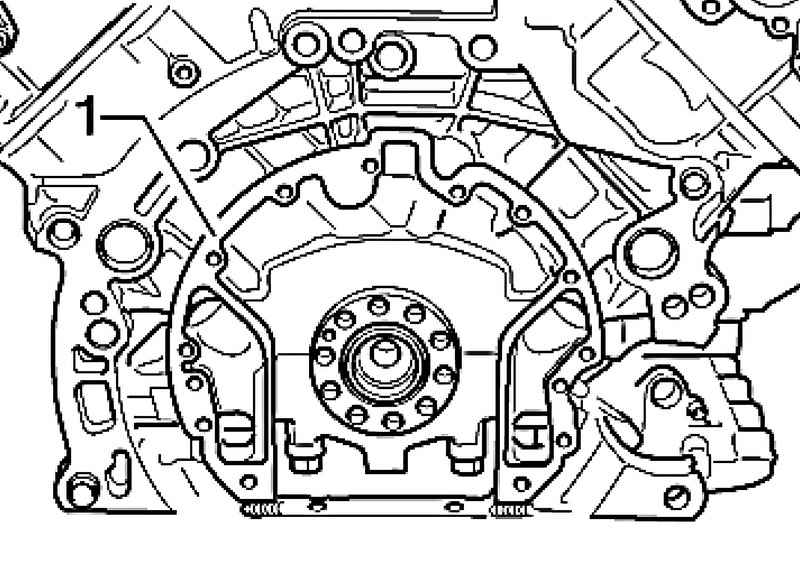

Рис. 2.104. Новая прокладка

Установите новую прокладку 1 на пригнанные втулки в блоке цилиндров (рис. 2.104).

Наденьте уплотнительное кольцо вместе с фланцем А его наружной стороной через втулку T10122/ 1 на затяжную втулку T10122/ 2.

Отсоедините обе монтажных втулки.

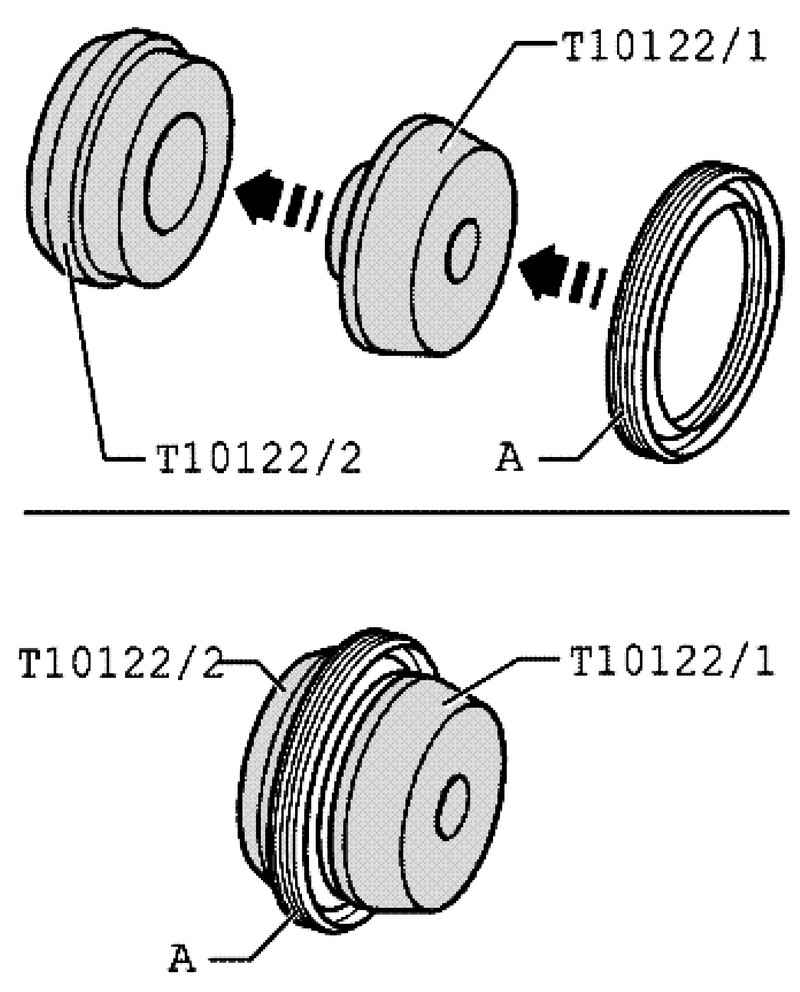

Рис. 2.105. Монтажные втулки

Затем наденьте затяжную втулку T10122/ 2 с сухим уплотнительным кольцом на шатунную шейку коленчатого вала (рис. 2.105).

Прикрутите фланец к блоку цилиндров. Момент затяжки: 10 Н·м.

Установите масляный поддон.

Установите ведущий диск.

Установите двигатель.
