2.3.1. Проверка направляющих втулок клапанов

Порядок проверки

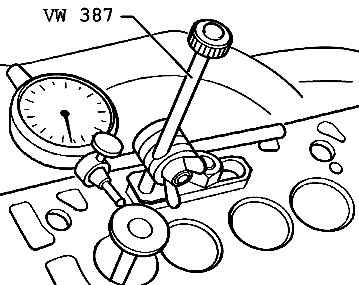

Рис. 2.96. Проверка направляющей втулки клапана

Вставьте новый клапан в направляющую втулку. Конец стержня клапана должен перекрываться направляющей втулкой. Из-за различного диаметра стержня используйте впускной клапан только в направляющей втулке впускного клапана и выпускной клапан в направляющей втулке выпускного клапана (рис. 2.96).

Определите люфт при покачивании клапана. Граница износа: 0,8 мм

Если люфт при покачивании превышен:

Замените головку блока цилиндров.
