6.7.1. Проверка работоспособности топливного насоса

Если насос плохо работает или есть подозрение, что он подает недостаточное количество топлива, то проведите проверку работоспособности насоса в следующем порядке:

- проверьте, ответственный за работу насоса, предохранитель № 18, находящийся в блоке предохранителей. Он должен быть в исправном состоянии;

- поддомкратьте заднюю часть автомобиля и поставьте ее на опоры;

- попросите помощника включить зажигание. При этом топливный насос должен включиться, что должно сопровождаться характерным звуком. Если насос работает, то найдите причину, по которой не поступает топливо;

- положите тряпку на конец соединения топливопровода, и осторожно снимите шланг. При этом топливо должно брызнуть, т.е. система питания находится под давлением. Если это так, то сразу же наденьте шланг;

- если этого не произошло, то попросите помощника прокрутить стартером двигатель. В этом случае топливо должно брызнуть из снятого шланга;

- если этого не произошло, то выполните следующее:

- выключите зажигание;

- снимите коврик с правой стороны под вторым рядом сидений, отверните болты крепления и снимите лючок электробензонасоса и датчика уровня топлива;

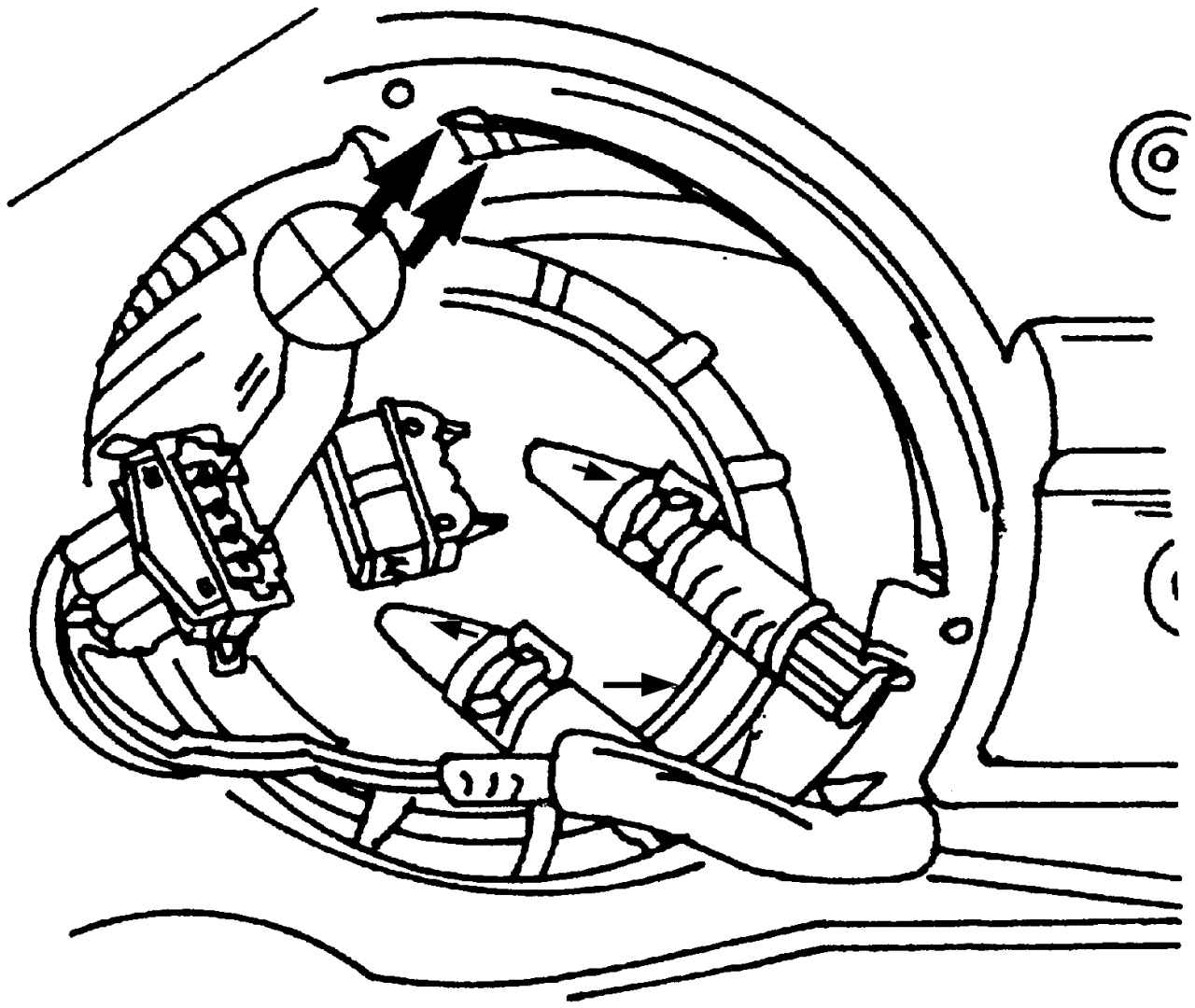

Рис. 205. Вид внутренней стороны штекерной колодки датчика уровня топлива и топливного насоса. Подсоедините к двум внешним контактам вольтметр или контрольную диодную лампу

- отсоедините штекерную колодку датчика уровня топлива и топливного насоса; присоедините к двум внешним клеммам вольтметр или контрольную лампу на полупроводниковых диодах (рис. 205);

- включите зажигание. Вольтметр должен показывать примерное напряжение АБ. Если напряжения нет, то определите по электрической схеме место обрыва проводов и устраните его;

- если вольтметр показывает напряжение АБ, то снимите датчик уровня топлива и проверьте, подключены ли и имеют ли хороший контакт электрические провода между фланцем и топливным насосом;

- если обрыв отсутствует, замените топливный насос;

- установите новый топливный насос и датчик уровня топлива, подсоедините электрические провода.

Примечание Прежде чем менять насос, следует проверить на СТО реле насоса.
