2.5.5. Проверка предварительного нагревания всасываемого воздуха

Проверка регулирующей заслонки

Снимите воздухозаборный патрубок воздушного фильтра.

Проверьте положение регулирующей заслонки 1.

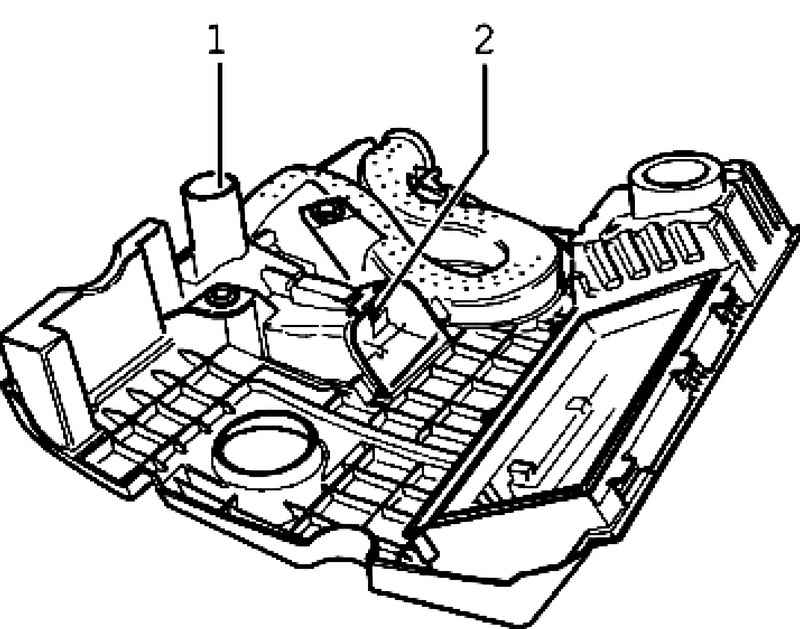

Рис. 2.81. Регулирующая заслонка и термоэлемент

Распылите охлаждающий спрей на термоэлемент 2 (рис. 2.81).

Свыше +23 °C заслонка должна закрывать подсос теплого воздуха

При менее, чем +10 °C, заслонка открывает подсос теплого воздуха

ПРИМЕЧАНИЕ

Исправность термоэлемента можно проверьте с помощью разбрызгивания на него стандартного охлаждающего спрея, для чего необходимо снять нижнюю часть корпуса воздушного фильтра.
