2.5.3. Снятие и установка воздушного фильтра

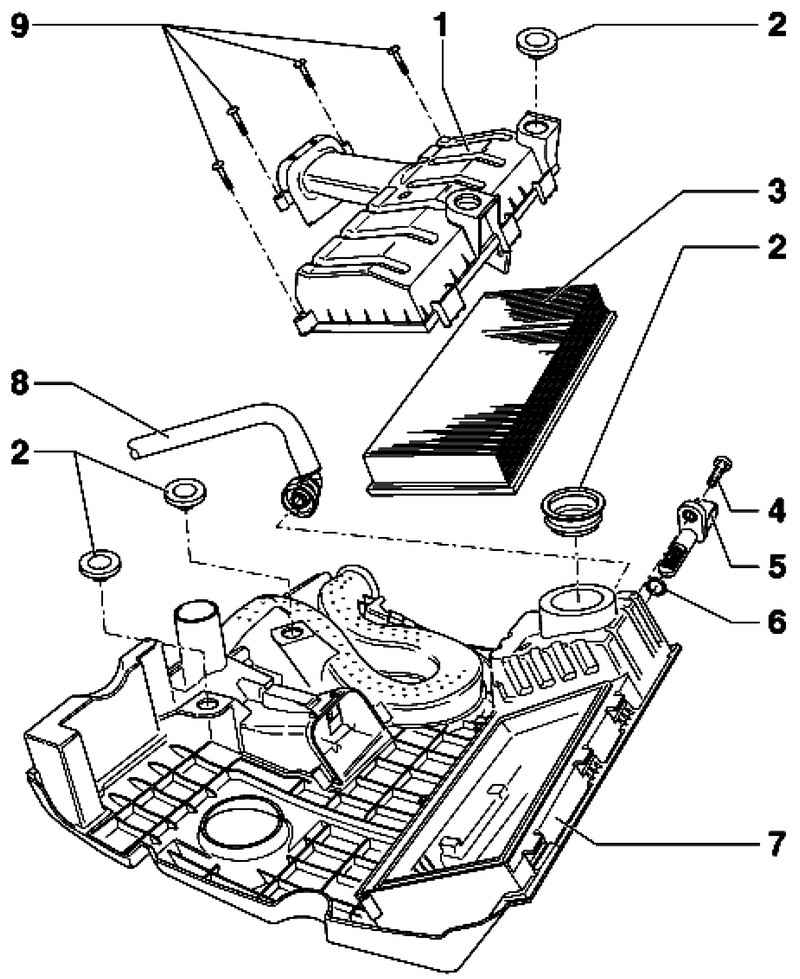

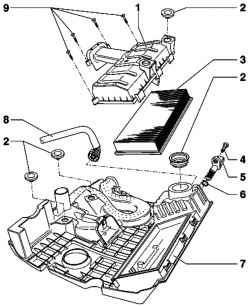

Компоненты воздушного фильтра
Рис. 2.70. Компоненты воздушного фильтра: 1 – нижняя часть корпуса воздушного фильтра; 2 – резиновая втулка; 3 – элемент фильтра; 4 – болт 3 Н·м; 5 – датчик температуры всасываемого воздуха 2; 6 – уплотнительное кольцо круглого сечения; 7 – верхняя часть корпуса воздушного фильтра; 8 – вакуумный шланг


ПРИМЕЧАНИЕ
Воздушный фильтр встроен в кожух двигателя.

Снятие

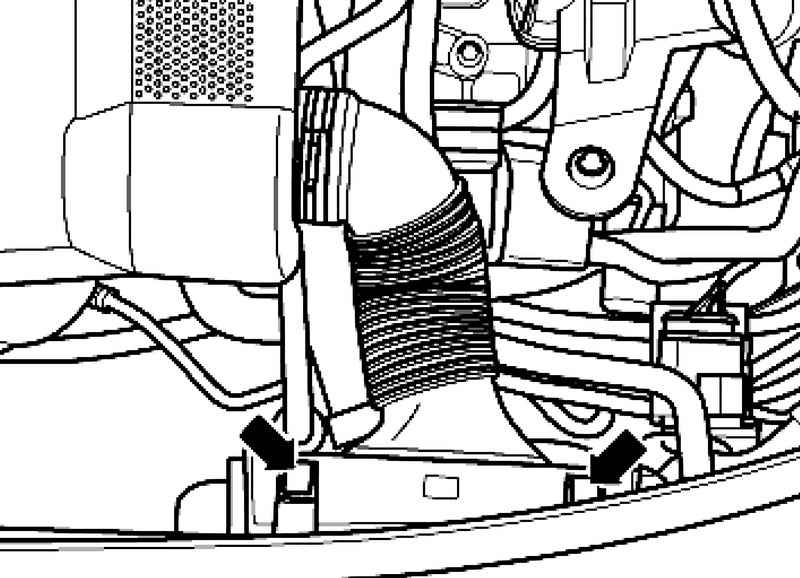

Штуцер рукава воздухозабора
Рис. 2.71. Штуцер рукава воздухозабора

Разблокируйте штуцер рукава воздухозабора (рис. 2.71).
Отсоедините шланг 1 от воздушного фильтра.

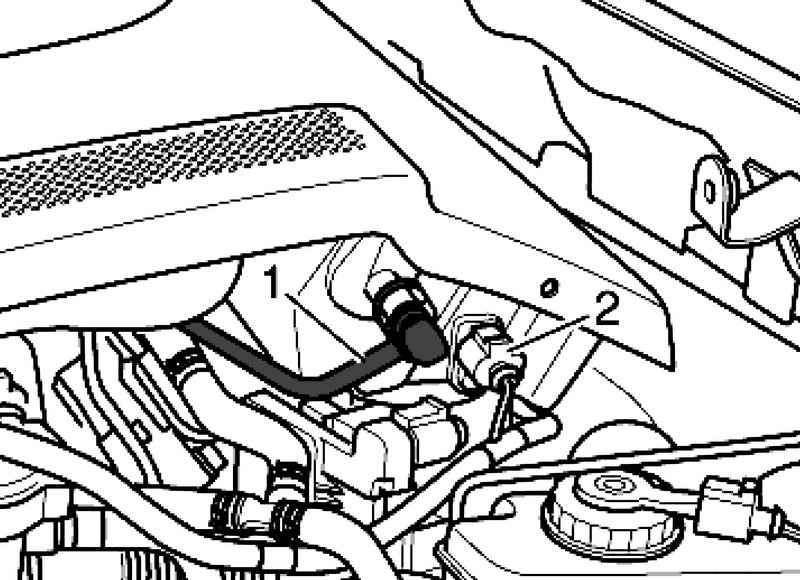

Штекер и шланг датчика температуры всасываемого воздуха
Рис. 2.72. Штекер и шланг датчика температуры всасываемого воздуха

Отсоедините штекер 2 от датчика температуры всасываемого воздуха 2 (рис. 2.72).
Извлеките маслоизмерительный щуп 1.

Маслоизмерительный щуп
Рис. 2.1. Маслоизмерительный щуп

Снимите кожух, потянув в отмеченных местах (рис. 2.1).

Установка
Насадите резиновые опоры кожуха на закрепленные на двигателе посадочные штифты.
Надавите кожух в указанных местах вниз.
Введите маслоизмерительный щуп 1 до упора в направляющую трубку (рис. 2.1).
Подсоедините шланг 1 к воздушному фильтру.
Подключите штекер 2 к датчику температуры всасываемого воздуха 2 (рис. 2.72).
Заблокируйте штуцер рукава воздухозабора.
