2.16.4. Снятие и установка модуля подачи топлива

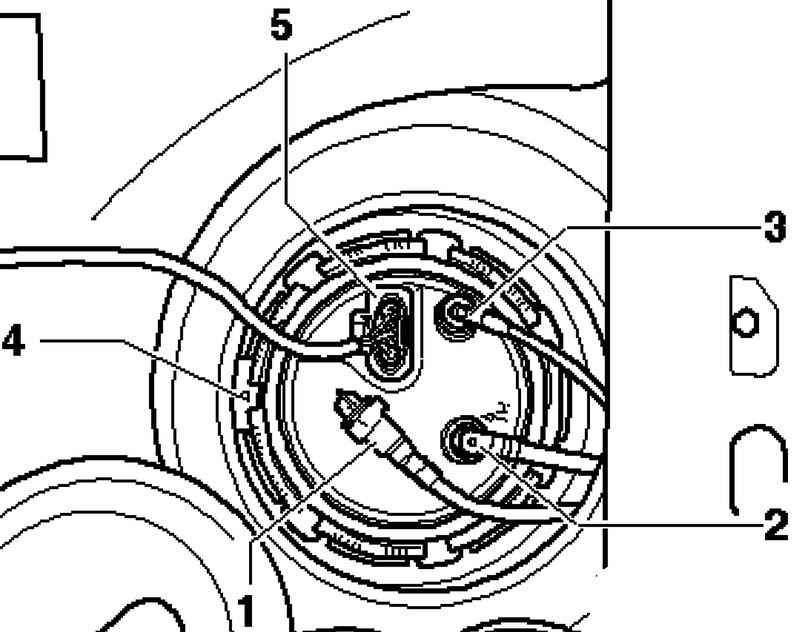

Рис. 2.340. Модуль подачи топлива

Сначала необходимо проверить, установлена ли в автомобиле магнитола с кодировкой. Если да, то следует узнать защитный код.

При выключенном зажигании отсоедините провод массы АКБ.

При снятии модуля подачи топлива бак может быть заполнен максимум на 1/2. При необходимости – опорожните топливный бак.

Снимите заднее сиденье.

Снимите крышку модуля подачи топлива.

Отсоедините подающую топливную магистраль 1, обратную топливную магистраль 2, подающую топливную магистраль 3 к дозирующему насосу и 5-контактный штекер 5 от фланца модуля подачи топлива.

ПРИМЕЧАНИЕ Для отсоединения топливных магистралей нажмите на стопорное кольцо.

Рис. 2.341. Открытие запорного кольца

Откройте запорное кольцо с помощью ключа (рис. 2.341).

Приподнимите фланец датчика.

Отсоедините топливную магистраль 1 от эжекционного насоса.

ПРИМЕЧАНИЕ Для отсоединения топливной магистрали нажмите на стопорное кольцо.

Рис. 2.342. Накладка эжекционного насоса

Нажмите на накладку 2 эжекционного насоса в направлении стрелки и разблокируйте насос из модуля подачи топлива (рис. 2.342).

Извлеките модуль подачи топлива вместе с эжекционным насосом из отверстия топливного бака.

ПРИМЕЧАНИЕ При замене модуля подачи топлива перед утилизацией старого модуля подачи его необходимо опорожнить.

Установка модуля подачи топлива осуществляется в обратной последовательности.

ПРИМЕЧАНИЕ При установке модуля подачи топлива следите за тем, чтобы не погнуть рычаг поплавка датчика уровня топлива. Вставьте уплотнительное кольцо фланца/модуля подачи топлива сухим в отверстие топливного бака. Смачивать уплотнительное кольцо топливом следует только при монтаже модуля подачи топлива/фланца.

Не сгибайте топливные магистрали при укладке.

Подающие и обратные топливные магистрали местами не меняйте (обратная топливная магистраль синяя или отмечена синим цветом, подающая топливная магистраль черная).

Следите за плотностью посадки топливных шлангов.

При подключении муфт топливных магистралей они должны зафиксируйтеся с отчетливо слышимым щелчком.

После установки модуля подачи топлива проверьте, заклипсованы ли топливные магистрали на топливном баке.

Соблюдайте монтажное положение фланца модуля подачи топлива.
