2.16.2. Снятие и установка насоса тандемного типа

ВНИМАНИЕ Насос тандемного типа ни в коем случае нельзя разбирать, в противном случае это приведет к неправильному функционированию вакуумной части. Последствием может стать выход усилителя тормозов из строя.

Снимите кожух двигателя.

Рис. 2.253. Винт крепления корпуса воздушного фильтра

Открутите винт потяните корпус воздушного фильтра вверх из крепления (рис. 2.253).

Демонтируйте корпус воздушного фильтра вместе с расходомером воздуха и соединительной трубкой.

Снимите подающий шланг 1 (белая маркировка) и шланг слива 2 (синяя маркировка) с топливного фильтра.

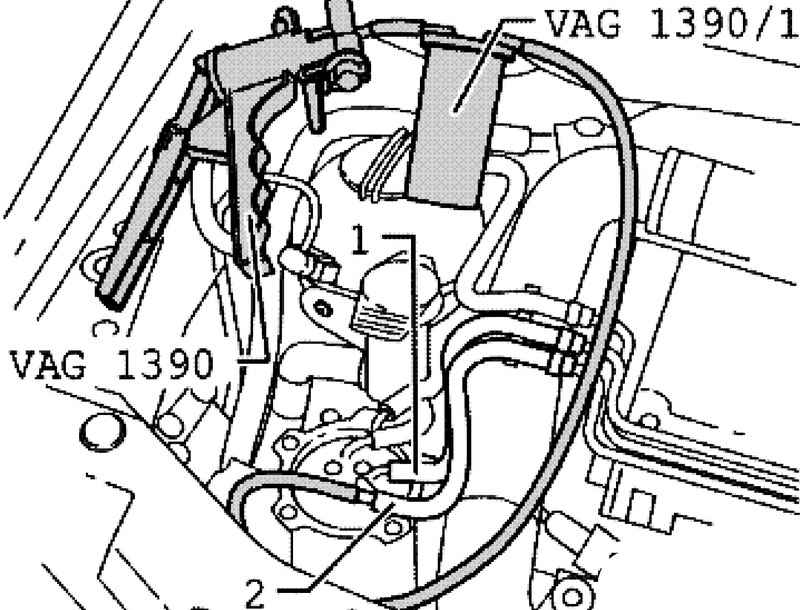

Рис. 2.337. Подключение вакуумного насоса к шлангу слива топлива

Подсоедините ручной вакуумный насос с принадлежностями с емкостью для откачивания жидкости к шлангу слива топлива 2 (рис. 2.337).

Нажимайте на ручной вакуумный насос, пока из шланга слива топлива перестанет выходить топливо. Следите за тем, чтобы в ручной вакуумный насос не попало топливо.

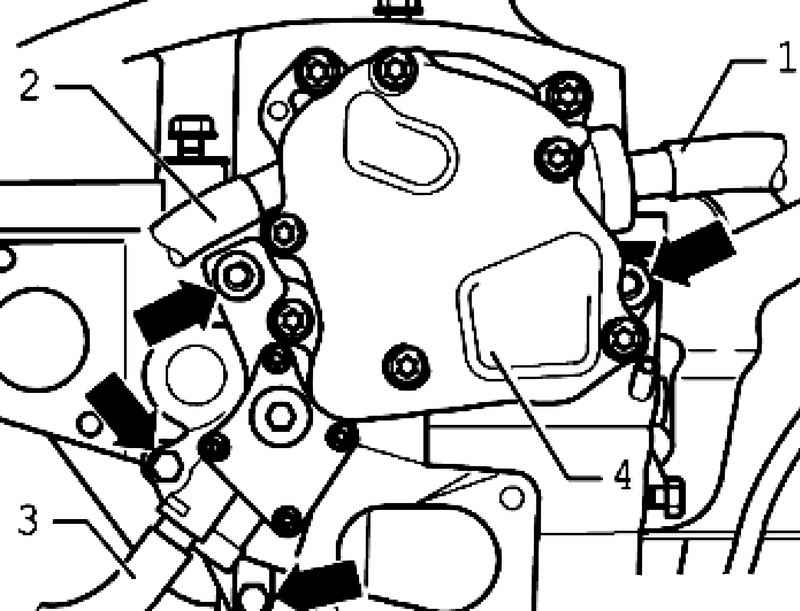

Рис. 2.338. Компоненты насоса тандемного типа

Снимите вакуумопровод с усилителя тормозов 1 и насоса тандемного типа 4 (рис. 2.338).

Снимите подающий шланг 2 (белая маркировка) и шланг слива топлива 3 (синяя маркировка) с насоса тандемного типа 4.

Выкрутите крепежные болты.

Снимите насос тандемного типа 4 с головки блока цилиндров.

Установка осуществляется в обратной последовательности, с учетом следующего.

ПРИМЕЧАНИЕ Следите за правильностью соединения насоса тандемного типа и распределительного вала. Уплотнение насоса тандемного типа необходимо замените новым.

Установите насос тандемного типа и подтяните верхние крепежные болты с моментом 20 Н·м.

Закрутите нижние крепежные болты с моментом 10 Н·м.

Подсоедините шланг слива топлива (синяя маркировка) к соответствующему выводу 3 насоса тандемного типа (рис. 2.338).

Подсоедините шланг подачи топлива (белая маркировка) к соответствующему выводу 2 и вакуумопровод от усилителя тормозов 1 к насосу тандемного типа 4.

Подсоедините шланг подачи топлива 1 (белая маркировка) к топливному фильтру (рис. 2.337).

Подсоедините ручной вакуумный насос с принадлежностями с емкостью для откачивания жидкости к шлангу слива топлива 2.

Нажимайте на ручной вакуумный насос, пока из шланга слива топлива перестанет выходить топливо. Следите за тем, чтобы в ручной вакуумный насос не попало топливо.

Подсоедините шланг слива топлива (синяя маркировка) к топливному фильтру.
