9.2.3. Снятие и установка амортизатора и пружины

Информация, изложенная в данном подразделе, относится к переднеприводным автомобилям.

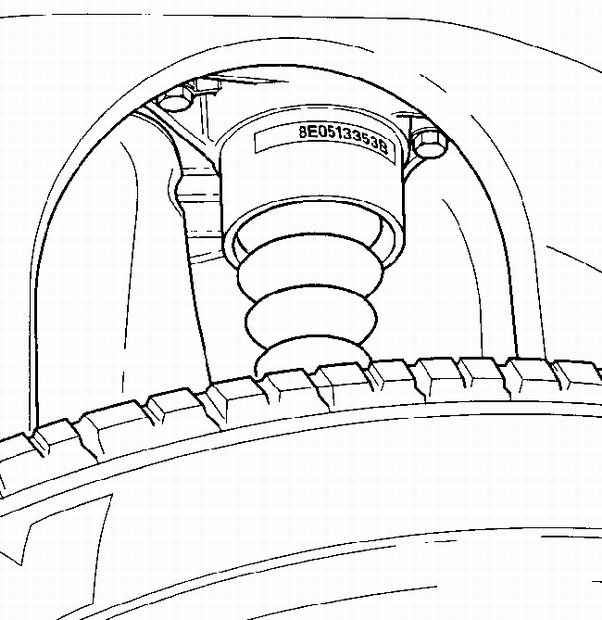

Расположение болтов верхнего крепления заднего амортизатора

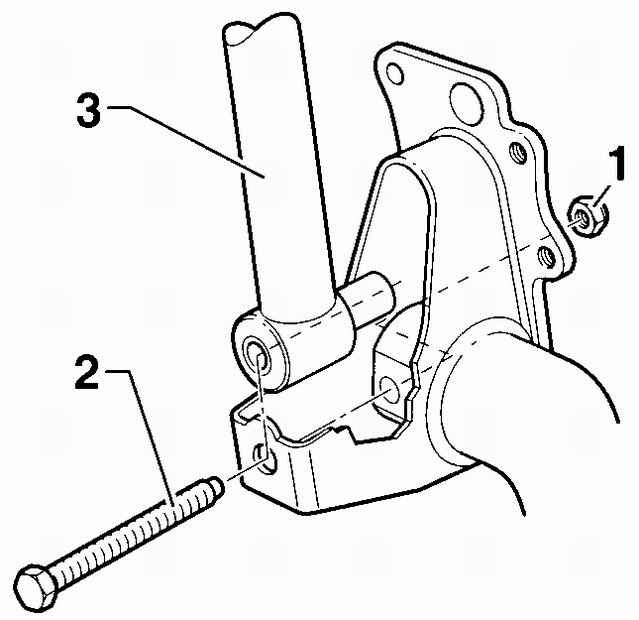

Элементы нижнего крепления заднего амортизатора

1 – гайка, 2 – болт, 3 – амортизатор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На автомобиле, стоящем на колесах из-под автомобиля вывинтите болты верхнего крепления амортизатора к кузову автомобиля (см. рис. Расположение болтов верхнего крепления заднего амортизатора). Для улучшения доступа к болтам крепления амортизатора можно незначительно приподнять автомобиль. 2. Для разгрузки пружины задней подвески, поднимите заднюю часть автомобиля настолько, чтобы колесо было приподнято над землей на 10 см. Снимите заднюю пружину с опор и извлеките ее из-под автомобиля. При необходимости помощник должен повернуть балку задней подвески вниз. 3. Отвинтите гайку и извлеките болт нижнего крепления амортизатора. Переместив вверх, извлеките нижнюю часть заднего амортизатора из задней балки, опустите амортизатор и извлеките его из-под автомобиля, см. рис. Элементы нижнего крепления заднего амортизатора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите амортизатор на место, вставьте болт крепления амортизатора и навинтите на него гайку, не затягивая ее окончательно. 2. Установите пружину таким образом, чтобы крайние витки пружины располагались на опорах таким образом, как показано на рис. Правильное расположение нижнего витка пружины в гнезде пружины. 3. Привинтите верхнее крепление амортизатора к кузову автомобиля. 4. Опустите автомобиль на землю настолько, чтобы задние колеса находились на земле, но при этом был возможен доступ к болтам верхнего крепления заднего амортизатора. 5. Затяните болты верхнего крепления заднего амортизатора моментом 45 Нм. Затяните болт и гайку нижнего крепления заднего амортизатора моментом 50 Нм и затем доверните на угол 90°.
