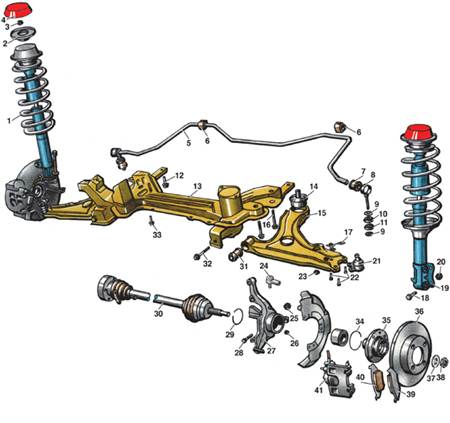

9.1.2. Телескопическая стойкаПередняя подвеска
|
1 – телескопическая стойка;
2 – ограничительная шайба;
3 – гайка;
4 – защитный колпак;
5 – стабилизатор;
6 – резиновая подушка;
7 – втулка;
8 – стойка;
9 – чашка шарнира;
10, 11 – шарниры;
12 – болт;
13 – балка;
14 – втулка;
15 – рычаг передней подвески;
16 – болт;
17 – пластина с гайками;
18 – болт;
19 – кронштейн;
20 – гайка;
21 – шаровой шарнир;
|
22 – болт;
23 – гайка;
24 – наконечник рулевой тяги;
25 – гайка;
26 – гайка;
27 – поворотный кулак;
28 – болт;
29 – стопорное кольцо;
30 – полуось;
31 – втулка;
32 – болт;
33 – болт;
34 – стопорное кольцо;
35 – ступица;
36 – тормозной диск;
37 – шайба;
38 – гайка;
39 – наружная тормозная колодка;
40 – внутренняя тормозная колодка;
41 – суппорт |

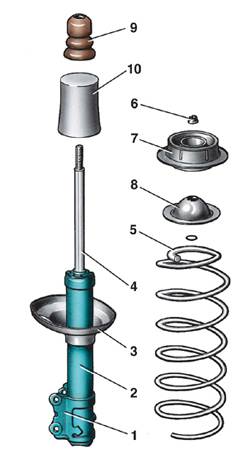

Телескопическая стойка
|
|
1 – кронштейн;
2 – амортизаторная стойка;
3 – нижняя чашка пружины;
4 – шток амортизаторной стойки;
5 – пружина;
6 – гайка;
7 – опора;
8 – верхняя чашка пружины;
9 – буфер сжатия;
10 – защитный кожух
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установить автомобиль на стояночный тормоз. |
| 2. Ослабить болты крепления колес. |
| 3. Приподнять переднюю часть автомобиля и
установить на опоры. |
| 4. Снять колеса. |
| 5. Установить дополнительную опору под полуось
около грязезащитного чехла внешнего ШРУСа. |
| 6. Снять верхний защитный колпак 4 (см. рис.
Передняя подвеска) с телескопической
стойки 1 из моторного отсека. |
| 7. Отвернуть гайку 3, придерживая шток амортизаторной
стойки при помощи шестигранника. |
| 8. Снять ограничительную шайбу 2. |
| 9. Отвернуть гайку 23 крепления стабилизатора
5 (только на моделях Golf Carat, GTI, GTO со спортивным шасси и Jetta). |
| 10. Выпрессовать шаровой шарнир рулевой тяги
(см. пп. 6–8 подраздела 8.2). |
| 11. Снять суппорт 41 тормоза и подвесить его
на проволоке (см. п. 11–12 подраздела 10.7). |
| 12. Обвести контур кронштейна 19 крепления телескопической
стойки на поворотном кулаке 27 для точного позиционирования при дальнейшей
установке. |
| 13. Открутить гайки 20 с несъемными шайбами
и вынуть два болта 18 с несъемными шайбами. |
| 14. Опустить поперечный рычаг 15, вынуть верхний
конец телескопической стойки 1 из отверстия в брызговике кузова, а
затем снять телескопическую стойку 1 с поворотного кулака 27. |
|
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Закрепить нижний конец телескопической
стойки в тисках. |
|
2. Установить специальное приспособление
1 для сжатия пружин 2. |
| 3. Сжать пружину до тех пор, когда
верхняя чашка 8 (см. рис. Телескопическая
стойка) пружины 5 будет свободно вращаться. |
| 4. Отвернуть гайку 6, придерживая
шток 4 амортизаторной стойки при помощи шестигранника. |
| 5. Снять опору 7 стойки. |
| 6. Снять верхнюю чашку 8 пружины. |
| 7. Промаркировать верхний конец
пружины для правильной дальнейшей установке. |
| 8. Снять пружину со специальным
приспособлением. |
| 9. Снять буфер 9 сжатия. |
| 10. Снять защитный кожух 10. |
|
Проверка технического состояния амортизаторной стойки
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверить состояние амортизаторной стойки,
передвигая поршень по всей длине хода. Если обнаружатся заклинивания
или отсутствие сопротивления на протяжении хода поршня, а также будут
видны следы подтекания амортизаторной жидкости, амортизаторные стойки
необходимо заменить. |
2. Очистить пружины от грязи и тщательно проверить
их. При наличии трещин или деформации витков заменить пружину новой.
Рекомендуется заменять обе пружины в комплекте.
Предупреждение
 Существует
восемь размерных групп пружин. Необходимо заменять пружины новыми
с тем же обозначением и цветовым кодом.
|
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Сборку телескопической стойки производят
в порядке, обратном разборке. |
| 2. Пружина 5 при установке должна быть сжата
при помощи специального приспособления. |
| 3. Закрутить гайку 6 моментом 40 Н·м. |
|
Установка
Предупреждение
Гайки 20 (см. рис. Передняя
подвеска)
с несъемными шайбами заменить на новые. Если ранее были установлены гайки с
фланцами, то заменить их на гайки с несъемными шайбами вместе с болтами 18.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установить кронштейн 19 (см. рис. Передняя
подвеска)
на поворотный кулак 27, ввести в отверстие брызговика кузова верхний
конец телескопической стойки 1, установить болты 18 и наживить новые
гайки 20. |
| 2. Установить ограничительную шайбу 2. |
| 3. Закрутить новую гайку 3 моментом 60 Н·м. |
| 4. Установить кронштейн 19 по ранее
сделанным меткам на поворотном кулаке 27 и затянуть гайки 20 моментом
95 Н·м (или моментом 80 Н·м для гаек, устанавливаемых до февраля 1990
г.). |
| 5. Установить суппорт 41 (см. п.
9 подраздела 10.7). |
| 6. Установить шаровой шарнир (см. п.
7 подраздела 8.2 ). |
| 7. Закрутить гайку 23 крепления стабилизатора
5 (только на моделях Golf Carat, GTI, GTO со спортивным шасси и Jetta). |
| 8. Установить верхний защитный колпак 4 на телескопическую
стойку. |
| 9. Установить колесо и опустить автомобиль на
землю. |
| 10. Затянуть болты крепления колеса моментом
110 Н·м. |
| 11. Проверить схождение колес (см. подраздел 9.1.7). |
|
|
