21.8.3. Указатели поворотов

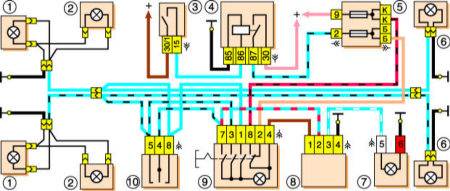

Схема включения указателей поворота и аварийной сигнализаци

1 – лампы указателей поворота в передних фонарях; 2 – боковые указатели поворота; 3 – выключатель зажигания; 4 – реле зажигания; 5 – блок предохранителей;	6 – лампы указателей поворота в задних фонарях; 7 – контрольная лампа указателей поворота в комбинации приборов; 8 – реле-прерыватель указателей поворота и аварийной сигнализации; 9 – выключатель аварийной сигнализации; 10 – переключатель указателей поворота.

Указатели поворотов (левые или правые) включаются левым подрулевым переключателем (короткий рычаг). Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии на соответствующую кнопку. Мигание ламп обеспечивается реле-прерывателем типа 231.3747, закрепленном на шпильке под щитком приборов. При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту под нагрузкой 92 Вт при температуре окружающего воздуха от –40 до 65°С и напряжении от 10,8 до 15 В.
