21.8.3.1. Снятие реле-прерывателя указателей поворота и аварийной сигнализации

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять реле-прерыватель удобней после демонтажа комбинации приборов (см. Снятие комбинации приборов). Для наглядности работа проведена со снятой панелью приборов.

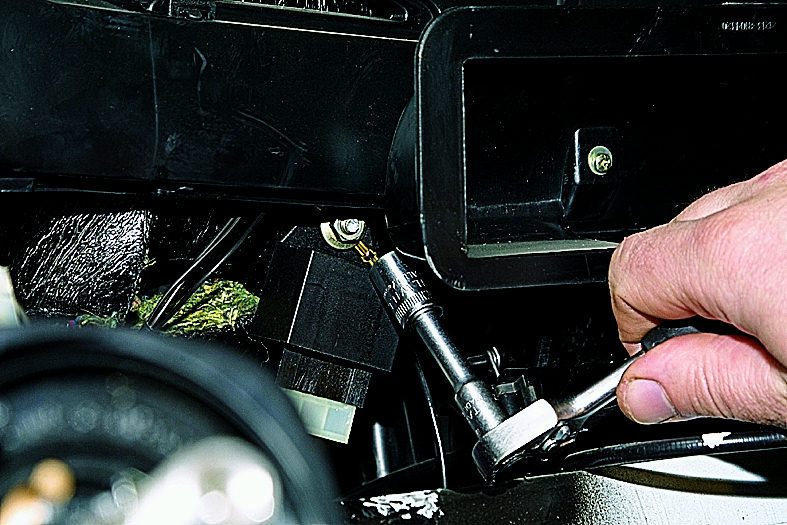

Головкой «на 10» отворачиваем гайку.

Снимаем со шпильки три клеммы «массовых» проводов.

Снимаем реле-прерыватель указателей поворота со шпильки…

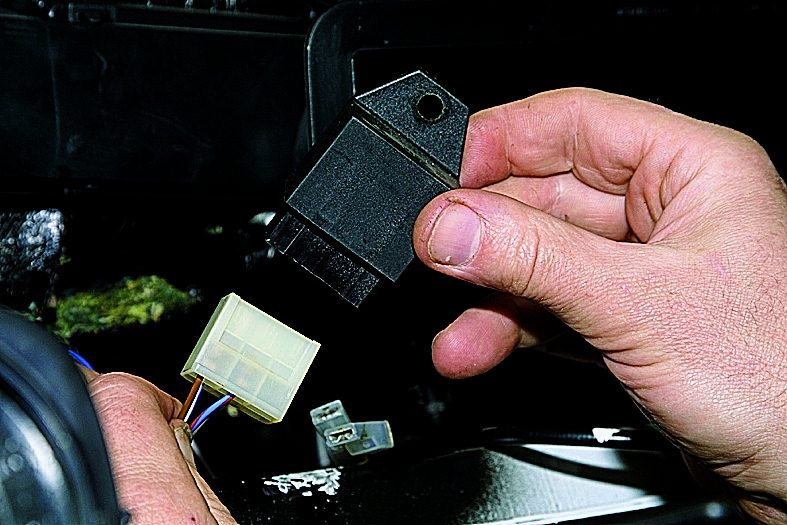

…и отсоединяем колодку.

Устанавливаем реле-прерыватель указателей поворота в обратной последовательности.
