21.8.2. Наружное освещение, лампы стоп-сигнала и света заднего хода, освещение салона и багажника

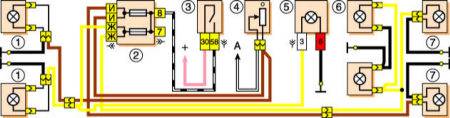

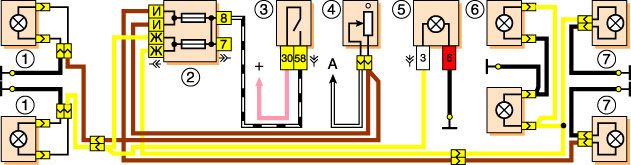

Схема включения наружного освещения

1 – лампы габаритного света в передних фонарях; 2 – блок предохранителей; 3 – переключатель наружного освещения; 4 – выключатель освещения приборов;	5 – контрольная лампа наружного освещения в комбинации приборов; 6 – фонари освещения номерного знака; 7 – лампы габаритного света в задних фонарях; А – к лампам освещения комбинации приборов, выключателей и табло подсветки.

Габаритный свет включен, если нажат (полностью или частично) переключатель наружного освещения. При этом загораются и лампы фонарей освещения заднего номерного знака. Лампы плафонов освещения салона горят, если открыта одна из дверей или переключатель плафона находится в соответствующем положении. Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется выключателем освещения (реостатом) на панели приборов. Лампы фонарей заднего хода загораются, если включено зажигание и замкнут выключатель заднего хода, расположенный на коробке передач.

Для включения задних противотуманных фонарей предусмотрена соответствующая клавиша на панели приборов. Напряжение подается через предохранитель № 13 (8 А), расположенный в нижнем блоке. Задние противотуманные фонари можно включить, только если включено наружное освещение.
