7. Система управления впрыскового двигателя

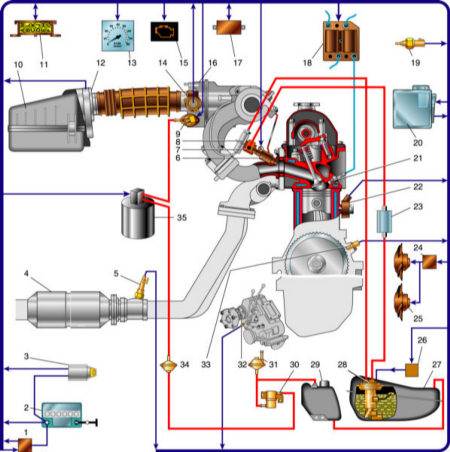

Схема расположения элементов систем питания и управления двигателя

1 – реле зажигания; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4– нейтрализатор; 5 – датчик концентрации кислорода; 6 – форсунка; 7 – топливная рампа; 8 – регулятор давления топлива; 9 – регулятор холостого хода; 10 – воздушный фильтр; 11 – диагностический разъем; 12 – датчик массового расхода воздуха; 13 – тахометр; 14 – датчик положения дроссельной заслонки; 15 – лампа контроля работы системы управления двигателем; 16 – дроссельный узел; 17 – блок управления иммобилайзером (АПС); 18 – модуль зажигания;

19 – датчик температуры охлаждающей жидкости; 20 – контроллер; 21 – свеча зажигания; 22 – датчик детонации; 23 – топливный фильтр; 24 – реле включения вентиляторов; 25 – электровентиляторы системы охлаждения; 26 – реле включения электробензонасоса; 27 – топливный бак; 28 – электробензонасос с датчиком указателя уровня топлива; 29 – сепаратор паров бензина; 30 – гравитационный клапан; 31 – предохранительный клапан; 32 – датчик скорости; 33 – датчик положения коленчатого вала; 34 – двухходовой клапан; 35 – адсорбер.

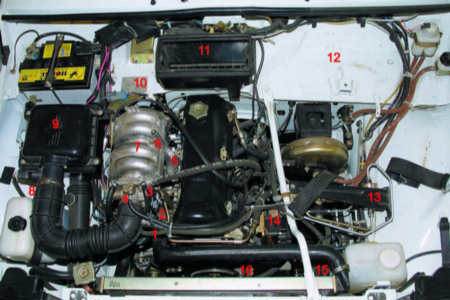

Расположение элементов систем питания и управления двигателя

1 – датчик температуры охлаждающей жидкости; 2 – регулятор холостого хода; 3 – датчик положения дроссельной заслонки; 4 – дроссельный узел; 5 – топливная рампа с форсунками и регулятором давления топлива; 6 – датчик детонации (расположен на блоке цилиндров под выпускным коллектором – на фото не виден); 7 – ресивер; 8 – датчик массового расхода воздуха;

9 -корпус воздушного фильтра; 10 – датчик концентрации кислорода (расположен на приемной трубе – на фото не виден); 11 – датчик скорости (расположен на раздаточной коробке – на фото не виден); 12 – контроллер, диагностический разъем и предохранители системы впрыска топлива (расположены в салоне автомобиля – на фото не видны); 13 – топливный фильтр; 14 – модуль зажигания; 15 – адсорбер системы улавливания паров топлива; 16 – датчик положения коленчатого вала.

Двигатель ВАЗ-21214 оснащен системой распределенного впрыска топлива (на каждый цилиндр отдельная форсунка) с электронным управлением.

При обслуживании и ремонте системы управления двигателем всегда отключайте зажигание. При проведении сварочных работ отсоединяйте контроллер от жгута проводов. Контроллер содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам. Перед сушкой автомобиля в сушильной камере (после покраски) снимите контроллер. На работающем двигателе не отсоединяйте и не поправляйте электрические разъемы (в том числе клеммы аккумулятора). Не запускайте двигатель, если клеммы аккумулятора и «массы» на двигателе и кузове незатянуты или загрязнены.

Контроллер системы впрыска (блок управления) представляет собой миникомпьютер специального назначения. Он содержит три вида памяти – оперативное запоминающее устройство (ОЗУ), программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ).

ОЗУ используется компьютером для хранения текущей информации о работе двигателя и ее обработки. Также в ОЗУ записываются коды возникающих неисправностей. Эта память энергозависима, т.е. при отключении питания ее содержимое стирается.

ППЗУ содержит собственно программу (алгоритм) работы компьютера и калибровочные данные (настройки). Таким образом, ППЗУ определяет важнейшие параметры работы двигателя: характер кривых момента и мощности, расход топлива, и т.п. ППЗУ энергонезависима, т.е. ее содержимое не изменяется при отключении питания. ППЗУ устанавливается в разъем на плате контроллера и может быть заменено отдельно (при выходе из строя контроллера исправное ППЗУ можно переставить на новый контроллер). В ЭПЗУ записываются коды иммобилайзера при «обучении» ключей (см. сервисную книжку автомобиля). Эта память также энергонезависима.
Контроллер расположен в салоне, на боковой панели в зоне ног водителя.

Датчики системы впрыска выдают контроллеру информацию о параметрах работы двигателя (кроме датчика скорости автомобиля), на основании которых он рассчитывает момент, длительность и порядок открытия форсунок, момент и порядок искрообразования. При выходе из строя отдельных датчиков контроллер переходит на обходные алгоритмы работы; при этом могут ухудшиться некоторые параметры двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно. Единственным исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может. Также двигатель не будет работать при одновременном выходе из строя нескольких датчиков. Датчики неремонтопригодны, при выходе из строя их заменяют.

Датчик положения коленчатого вала установлен в отверстии кронштейна крышки привода распределительного вала. Он выдает контроллеру информацию об угловом положении и частоте вращения коленчатого вала. Датчик представляет собой катушку индуктивности; она реагирует на прохождение зубьев задающего диска вблизи сердечника датчика. Два соседних зуба на диске срезаны, образуя впадину. При ее прохождении датчик генерирует так называемый «опорный» импульс синхронизации при каждом обороте коленчатого вала. Установочный зазор между сердечником и зубьями – 1,0±0,2 мм.

Датчик температуры охлаждающей жидкости ввернут в выпускной патрубок на головке цилиндров. Он представляет собой терморезистор, при температуре –40°С его сопротивление должно составлять 100 кОм, при 100°С – 177 Ом. Контроллер подает на датчик стабилизированное напряжение 5 В через резистор и по падению напряжения рассчитывает состав смеси. При выходе датчика из строя контроллер переводит электровентиляторы системы охлаждения на постоянный режим работы.

Датчик положения дроссельной заслонки (ДПДЗ) установлен на оси дроссельной заслонки и представляет собой потенциометр. На один конец его обмотки подается стабилизированное напряжение 5 В, а другой соединен с «массой». С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера. Для проверки датчика включите зажигание и, не отключая разъем (провода можно проколоть тонкими иглами, подключенными к выводам вольтметра), измерьте напряжение между «массой» и выводом ползунка – оно должно быть не более 0,7 В. Поворачивая рукой пластмассовый сектор, полностью откройте дроссельную заслонку и вновь измерьте напряжение – оно должно быть более 4 В. Выключите зажигание, отсоедините разъем, подключите омметр между выводом ползунка и любым из двух оставшихся. Медленно поворачивайте сектор рукой, следя за показаниями стрелки. Во всем диапазоне рабочего хода скачков быть не должно. При выходе из строя ДПДЗ его функции берет на себя датчик массового расхода воздуха. При этом обороты холостого хода не опускаются ниже 1200 мин ^-1 .

Датчик массового расхода воздуха расположен между воздушным фильтром и впускным шлангом. Он состоит из двух датчиков (рабочего и контрольного) и нагревательного резистора. Проходящий воздух охлаждает один из датчиков, а электронный модуль преобразует разность температур датчиков в выходной сигнал для контроллера. При выходе из строя датчика массового расхода воздуха его функции берет на себя ДПДЗ.

Датчик детонации закреплен болтом в верхней части блока цилиндров с правой стороны. Действие датчика основано на пьезоэффекте: при сжатии пьезоэлектрической пластинки на ее концах возникает разность потенциалов. При детонации в датчике возникают импульсы напряжения, по которым контроллер регулирует опережение зажигания. Для правильной работы датчика болт крепления должен быть затянут рекомендуемым моментом.

Датчик концентрации кислорода (кислородный датчик, лямбда-зонд) установлен в приемной трубе системы выпуска (см. Система выпуска отработавших газов). Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 (много кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь). По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками в цилиндры, так чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика около 0,5 В). Для нормальной работы датчик кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент.

Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,45±0,10 В. Пока датчик не прогрет, опорное напряжение остается неизменным. При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение. Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода.

Датчик скорости автомобиля установлен в раздаточной коробке рядом с приводом спидометра. Принцип его действия основан на эффекте Холла. Датчик выдает на контроллер прямоугольные импульсы напряжения (нижний уровень – не более 1 В, верхний – не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес.

Регулятор холостого хода поддерживает обороты холостого хода в пределах 820–880 мин ^–1 независимо от нагрузки на двигатель (в частности, при включении и выключении мощных потребителей электроэнергии). Он представляет собой шаговый электродвигатель с микрометрическим винтом. При движении винта изменяется сечение перепускного воздушного канала между впускным патрубком и ресивером (в обход дроссельной заслонки). Неисправный регулятор рекомендуется заменять на станции технического обслуживания, где есть прибор, позволяющий управлять им (иногда при монтаже выступание винта регулятора требуется уменьшить).

Система зажигания входит в систему управления двигателем. Она состоит из модуля зажигания, высоковольтных проводов и свечей зажигания. При эксплуатации система не требует обслуживания и регулировки. Модуль зажигания установлен на кронштейне, закрепленном на трех шпильках в левой передней части двигателя. Он включает в себя два управляющих электронных блока и два высоковольтных трансформатора (катушки зажигания). К выводам высоковольтных обмоток трансформаторов подключены свечные провода – к одному 1-го и 4-го цилиндров, к другому – 2-го и 3-го. Таким образом, искра одновременно проскакивает в двух цилиндрах (1–4 или 2–3) – в одном во время такта сжатия (рабочая искра), в другом – во время выпуска (холостая). Модуль зажигания – неразборный, при выходе из строя его заменяют.

Свечи зажигания – А17ДВРМ или их аналоги, с помехоподавительным резистором сопротивлением 4–10 кОм и медным сердечником. Зазор между электродами – 1,00–1,13 мм.

Четыре предохранителя и три реле системы управления двигателем (главное, электробензонасоса и электровентиляторов системы охлаждения двигателя) находятся в салоне под панелью приборов с левой стороны. Силовые контакты всех реле замыкаются по командам контроллера. Три предохранителя на 15 А защищают цепь постоянного питания блока управления, главное реле и его цепи, силовые контакты реле электробензонасоса и его цепь. Предохранитель на 30 А защищает силовые контакты реле и цепь питания электровентиляторов системы охлаждения двигателя. Кроме предохранителей, предусмотрена плавкая вставка в цепи питания системы управления двигателем (от клеммы «плюс» аккумуляторной батареи до блока предохранителей системы управления). Она находится в моторном отсеке и выполнена в виде отрезка черного провода сечением 1 мм ² (сечение основного провода – 6 мм ² ).
