21.8. Освещение и световая сигнализация

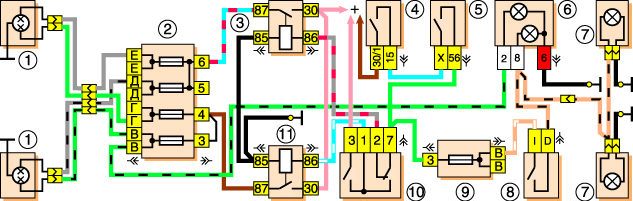

Схема включения фар и противотуманного света

1 – фары; 2 – основной блок предохранителей; 3 – реле включения ближнего света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения; 6 – контрольные лампы дальнего света фар (слева) и противотуманного света (справа);	7 – лампы противотуманного света в задних фонарях; 8 – выключатель противотуманного света; 9 – дополнительный блок предохранителей; 10 – переключатель света фар; 11 – реле включения дальнего света фар.

На автомобиле установлены две круглые фары головного света. Лампы фар – двухнитевые (Н4). Напряжение на нити ламп подается через реле ближнего и дальнего света типа 113.3747, расположенные под панелью приборов с левой стороны. Характеристики реле: напряжение включения при температуре (20±5)°С – не более 8 В, сопротивление обмотки – (85±8,5) Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или независимо от положения переключателя – если водитель оттягивает на себя левый подрулевой переключатель (включается дальний свет фар).

На части автомобилей может устанавливаться гидрокорректор фар, предназначенный для изменения угла наклона фар в зависимости от загрузки автомобиля.
