7.2.31. Снятие модуля зажигания двигателя ВАЗ-2112

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем "минусовой" провод от аккумулятора.
Снимаем пластиковую крышку двигателя (см. Замена свечей зажигания двигателя ВАЗ-2112).

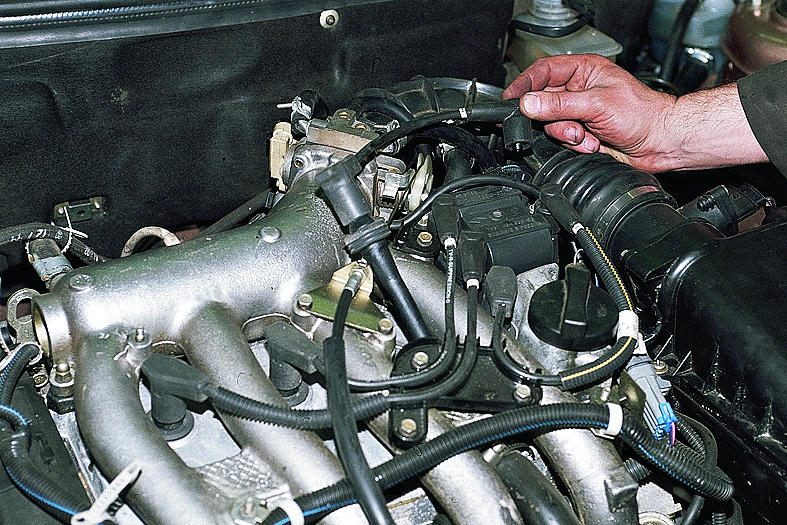

Снимаем высоковольтные провода со свечей зажигания.

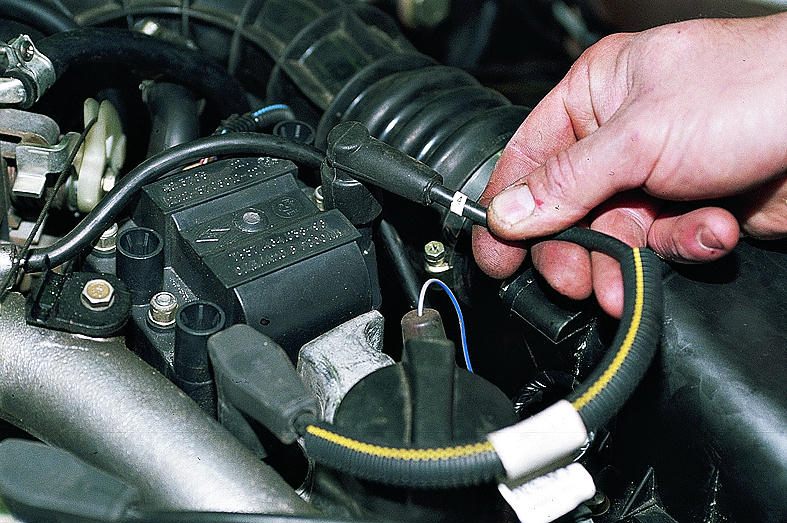

Снимаем провода с модуля зажигания. Нумерация проводов нанесена на белых кольцах.

Номера цилиндров отлиты на корпусе модуля зажигания.

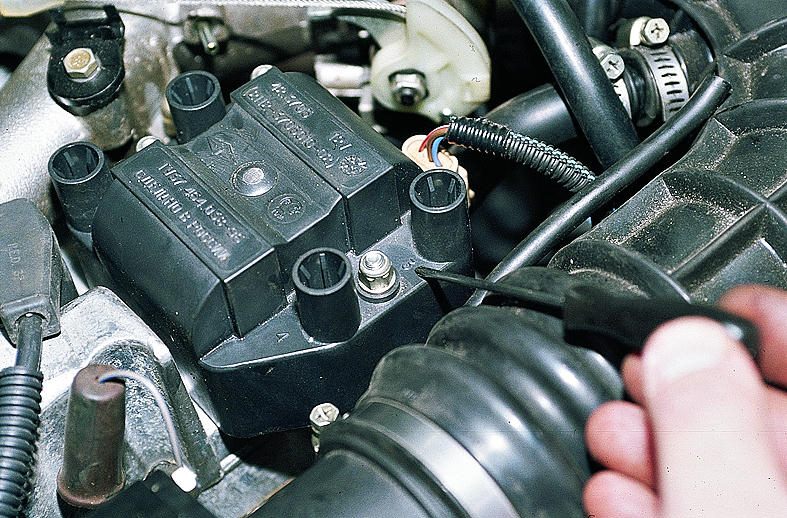

Отсоединяем разъем от модуля зажигания.

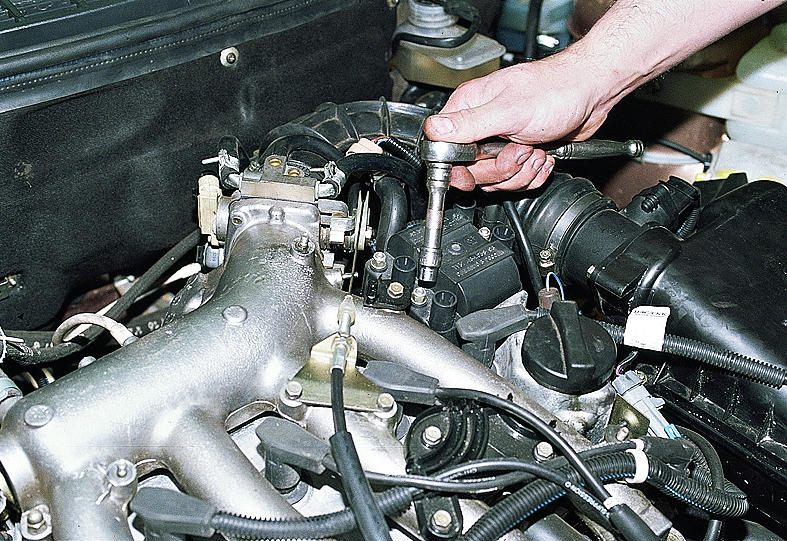

Головкой "на 10" отворачиваем три гайки крепления модуля…

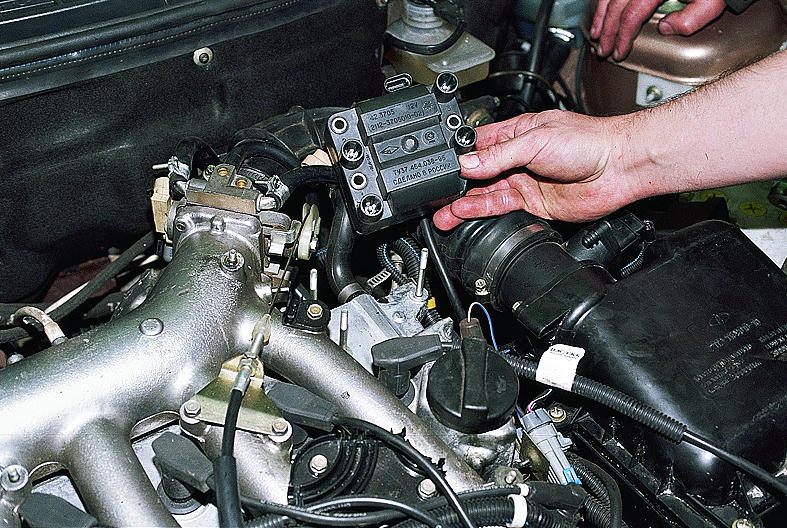

…и снимаем его.
