7.2.22. Снятие датчика положения дроссельной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ

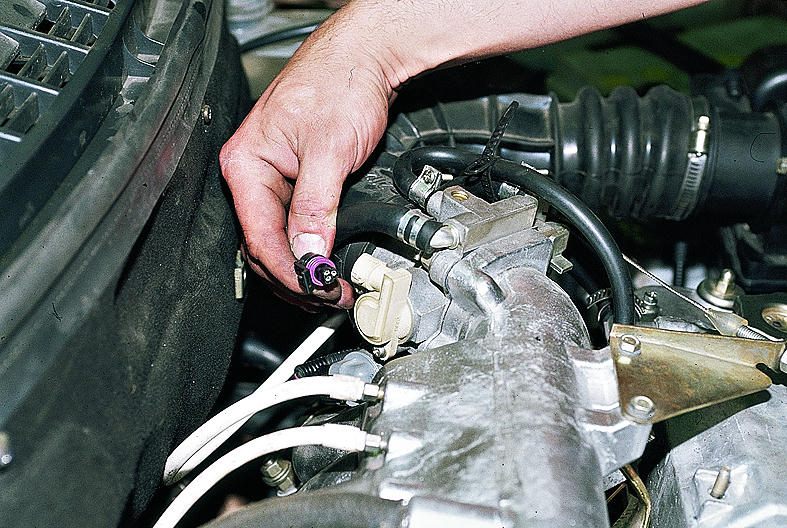

При выключенном зажигании отсоединяем электрический разъем датчика.

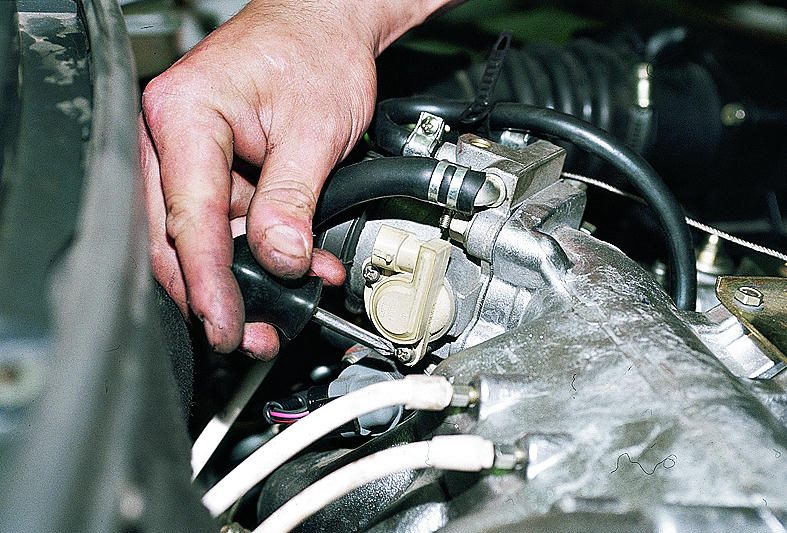

Крестообразной отверткой отворачиваем два винта крепления датчика к дроссельному узлу…

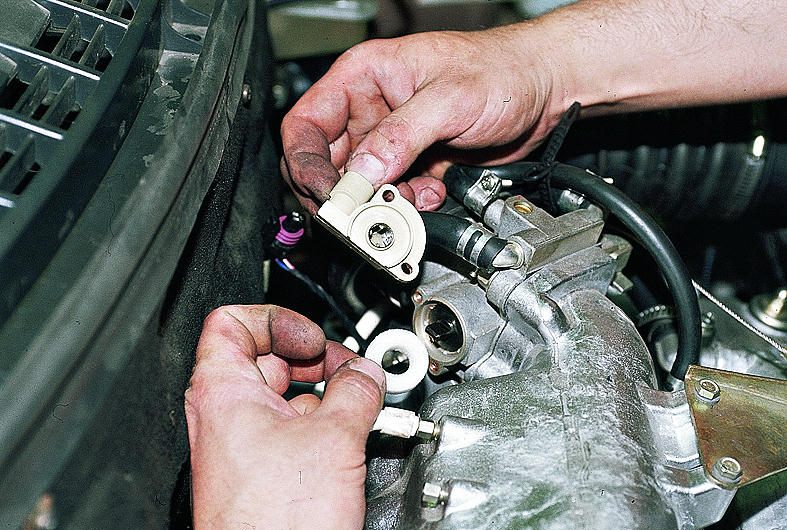

…и снимаем датчик с прокладкой.

Устанавливаем датчик на дроссельный узел в обратной последовательности. При этом дроссельная заслонка должна находиться в закрытом положении.

Винты затягиваем моментом 2 Н•м.
