7.2.20. Снятие датчика фаз двигателя ВАЗ-2112

ПОРЯДОК ВЫПОЛНЕНИЯ

При выключенном зажигании отсоединяем разъем датчика.

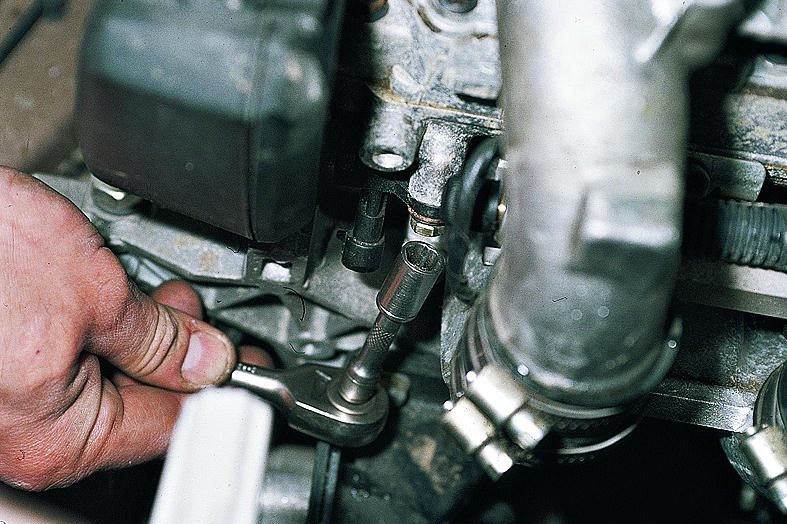

Головкой "на 10" отворачиваем два болта крепления датчика фаз.

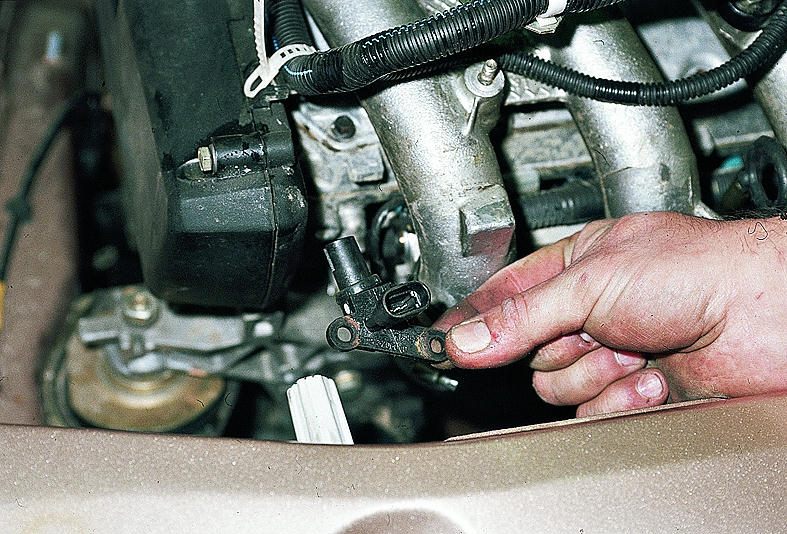

Снимаем датчик.

Устанавливаем датчик в обратной последовательности.

Вставляем датчик аккуратно, стараясь не повредить уплотнительное кольцо. Затягиваем болты крепления моментом 8–10 Н•м.
