7.2.24. Снятие датчика детонации

На двигателях ВАЗ-2111, -2112 могут быть установлены два типа датчиков: одноконтактный и двухконтактный.

ПОРЯДОК ВЫПОЛНЕНИЯ

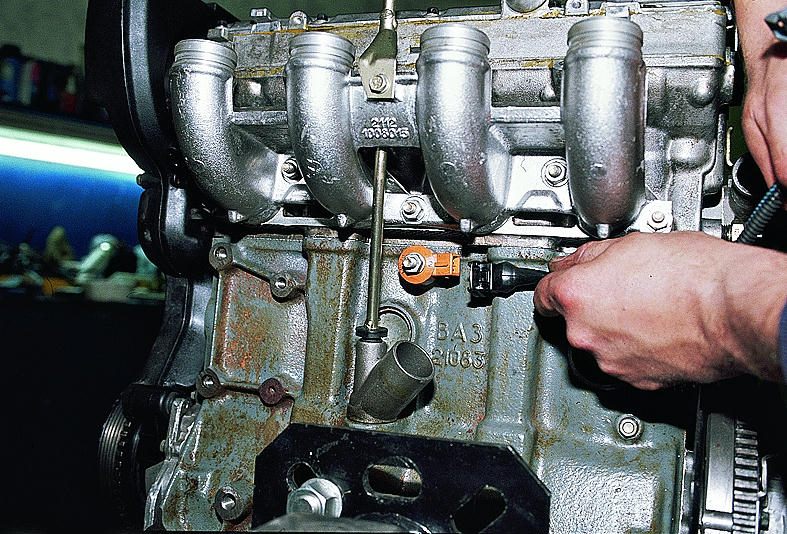

Для снятия двухконтактного датчика отсоединяем электрический разъем при выключенном зажигании (для наглядности операцию выполняем на демонтированном двигателе).

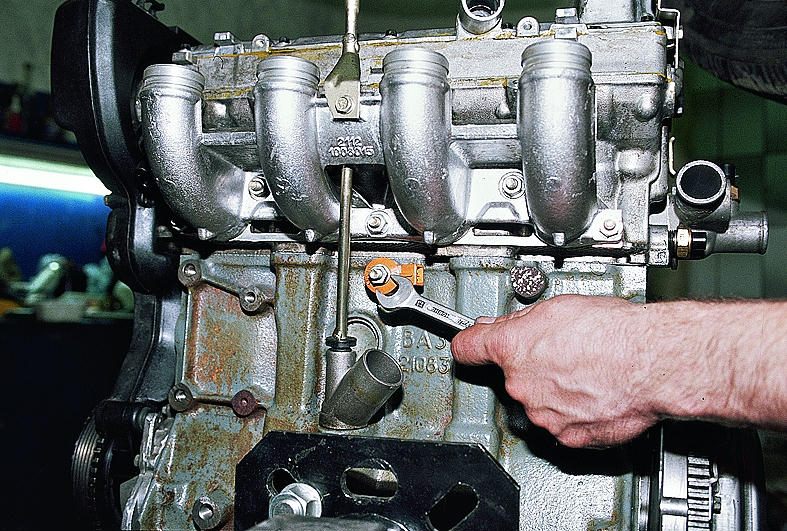

Ключом "на 13" отворачиваем гайку крепления датчика…

…и снимаем шайбу и датчик со шпильки.

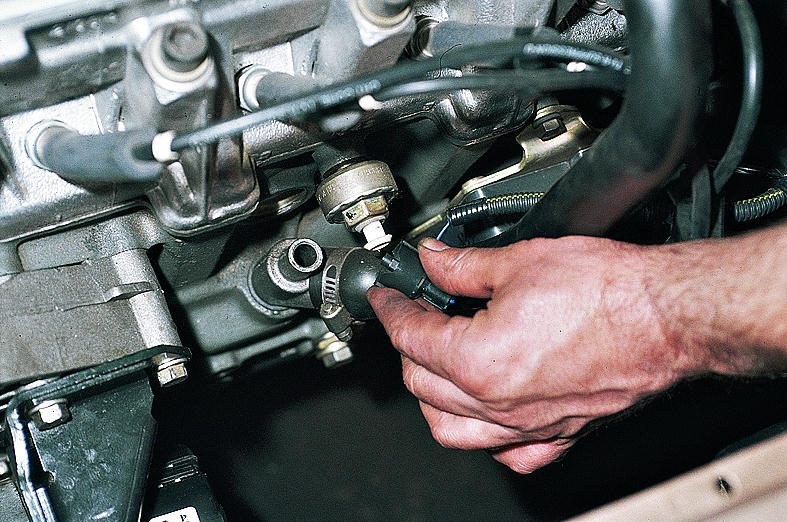

Чтобы снять одноконтактный датчик детонации, отсоединяем электрический разъем.

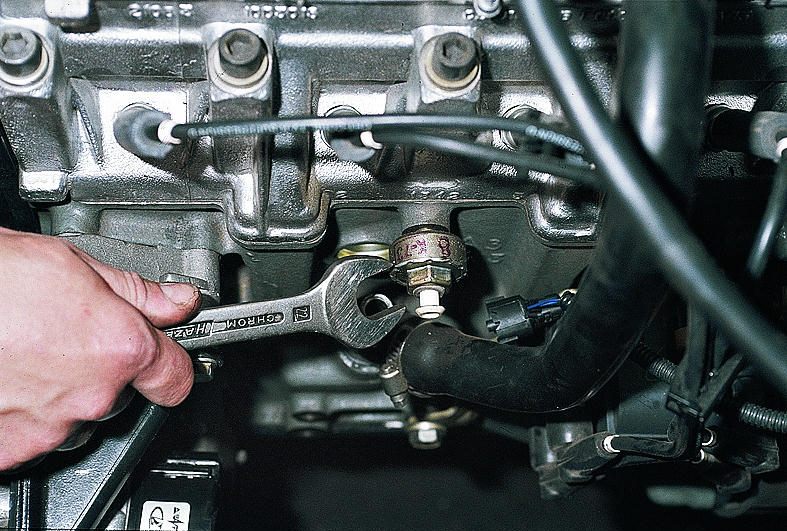

Ключом "на 22" отворачиваем датчик…

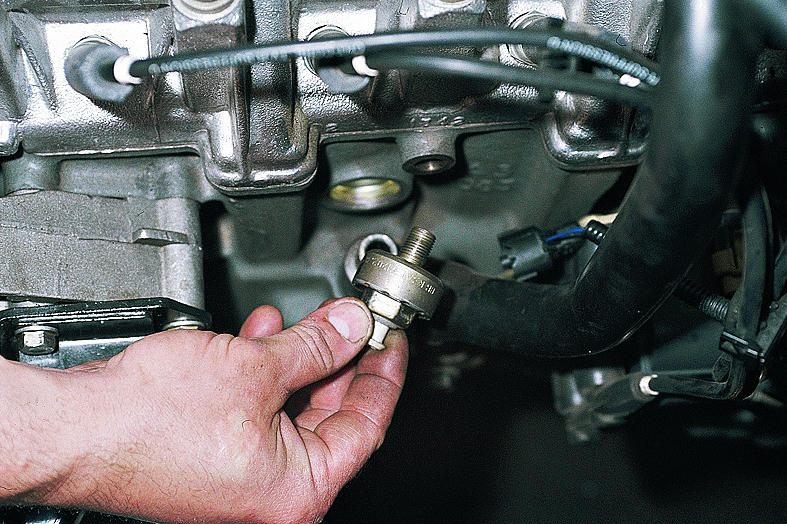

…и снимаем его.

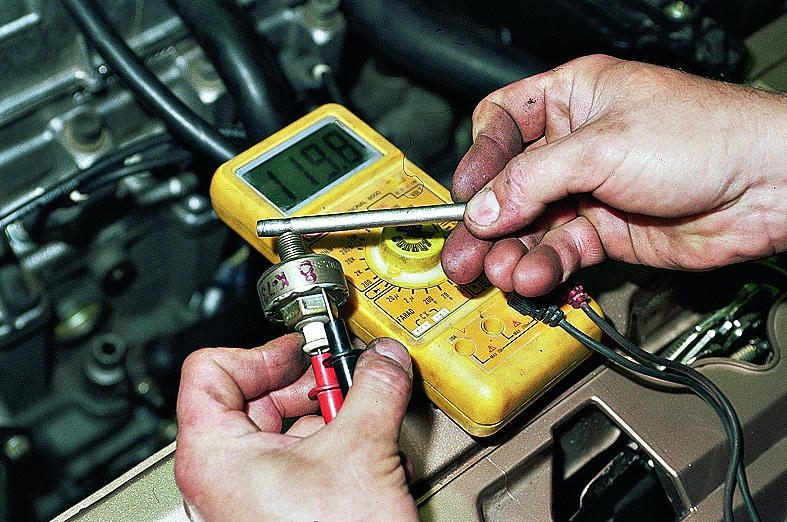

Для проверки датчика подсоединяем к его контакту и корпусу тестер.

Слегка постукивая оправкой из мягкого металла по резьбовой части датчика, измеряем импульс напряжения. В зависимости от интенсивности ударов у исправного датчика импульс напряжения меняется в пределах 40–200 мВ.

Устанавливаем датчик в обратной последовательности.

Момент затяжки 20–25 Н•м.
