3.32. Регулировка света фарПеред регулировкой света фар установите автомобиль на ровную горизонтальную
поверхность. Предварительно проверьте и при необходимости доведите до нормы
давление в шинах. Проверку и регулировку света фар проводите на снаряженном
автомобиле: с полностью заправленным топливным баком, комплектом инструмента
и запасным колесом.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|

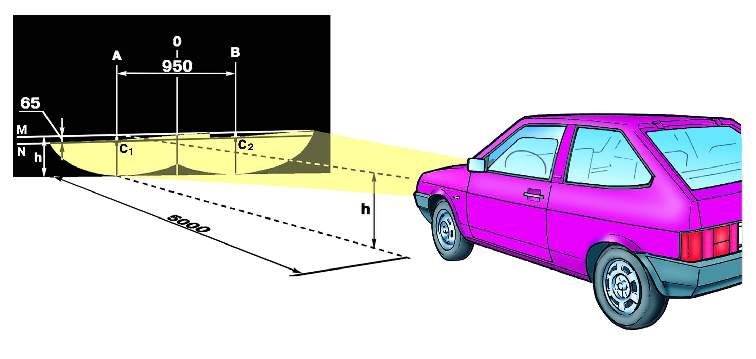

1. Установите автомобиль перпендикулярно гладкой стене (например,
гаража) на расстоянии 5 м. Положите на сиденье водителя груз массой
75 кг. Разметьте на стене экран, как показано на рисунке. Замерьте
расстояние от центра фар до пола. Это будет расстояние h на экране.
Продольная плоскость симметрии автомобиля должна проходить по линии
0 на экране.
|
|
|
|
|

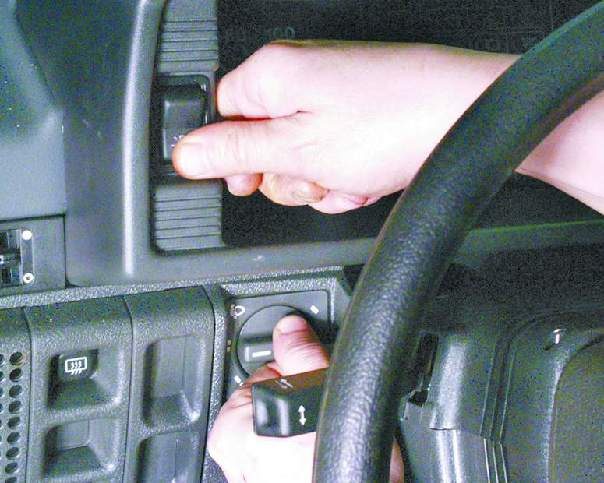

2. Поверните ручку гидрокорректора фар в положение “водитель
и передний пассажир” и включите ближний свет.
|

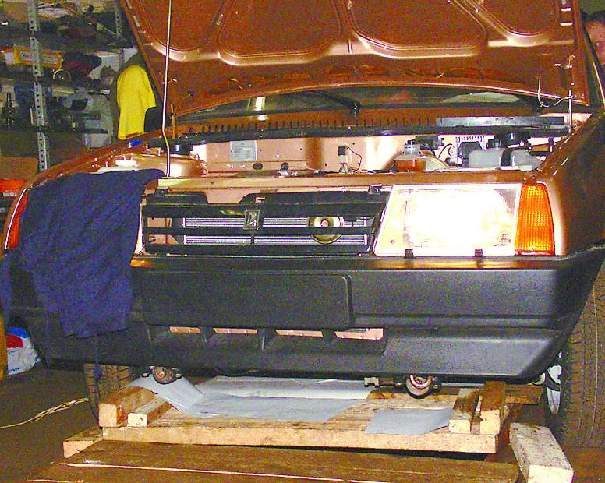

3. Регулируйте направление светового пятна отдельно для
каждой фары. Во время регулировки закройте вторую фару непрозрачной
материей.
|
 |
5. Свет фар считается
отрегулированным, если верхняя граница левых частей световых пятен
совпадает с линией N, а вертикальные линии А и В проходят через точки
С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
|

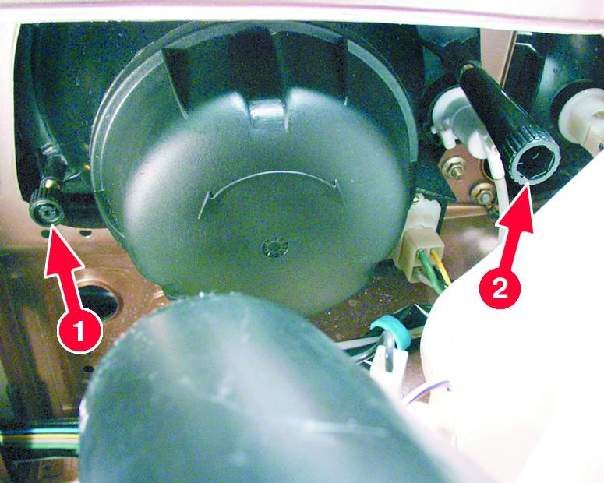

| 4. Отрегулируйте винтами 1 (в горизонтальной
плоскости) и 2 ( в вертикальной плоскости) положение светового пятна
для каждой фары, если расположение световых пятен на экране не соответствует
рисунку. |
|
|
