11.15.5. Регулировка уровня топлива в поплавковой камере

Перед началом:

снимите воздушный фильтр (см. подраздел 11.2.), отсоедините тягу воздушной заслонки (см. подраздел 11.3.1.), провод от электромагнитного клапана (см. подраздел 11.3.1.) и топливопроводы подачи и слива топлива (см. подраздел 11.3.1.).

Примечание

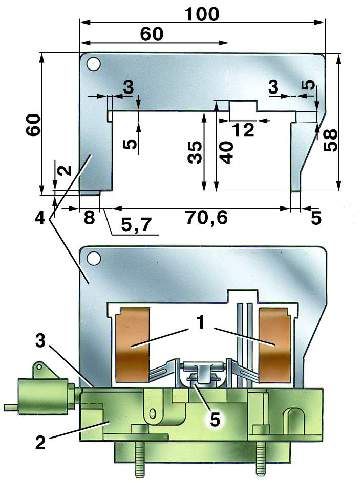

Завод-изготовитель рекомендует изготовить шаблон для регулировки уровня топлива. Установите крышку карбюратора горизонтально поплавками вверх и положите на привалочную поверхность шаблон. Между шаблоном и поплавками по контору должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавка.

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Отверните пять винтов крепления крышки карбюратора.	2. Снимите крышку карбюратора.	3. Переверните крышку и установите ее горизонтально поплавками вверх. Они должны быть расположены параллельно привалочной поверхности крышки (см. примечание).

4. Если поплавки не параллельны поверхности крышки, отрегулируйте их подгибанием рычагов поплавков...	5. ...и язычка, который упирается в хвостовик иглы запорного клапана.
