8.3.3.2. Проверка генератора электронным осциллографом

Осциллограф позволяет по форме кривой выпрямленного напряжения генератора точно и быстро проверить его исправность и определить характер повреждения.

Рис. 8–7. Схема соединений для проверки генератора 37.3701 на стенде: 1 — генератор; 2 — контрольная лампа 12 В, 3 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Для проверки присоедините к выводу "30" генератора амперметр, реостат, выключатель и аккумуляторную батарею, как показано на рис. 8–7. Кроме того, у генератора Г-222 подключите штекер "15" к клемме "+" аккумуляторной батареи.

У генератора 37.3701 отсоедините от штекера "В" регулятора напряжения провод общего вывода трех дополнительных диодов и соедините штекер "В" с клеммой "+" аккумуляторной батареи через лампу 12 В, 3 Вт. Наконечник отсоединенного провода изолируйте, чтобы он не замкнулся с массой. Таким образом, питание на обмотку возбуждения будет подаваться непосредственно от аккумуляторной батареи.

Включите электродвигатель стенда и доведите частоту вращения ротора до 1500– 2000 мин^-1. Выключателем 6 отключите аккумуляторную батарею и реостатом 5 установите ток отдачи 10 А.

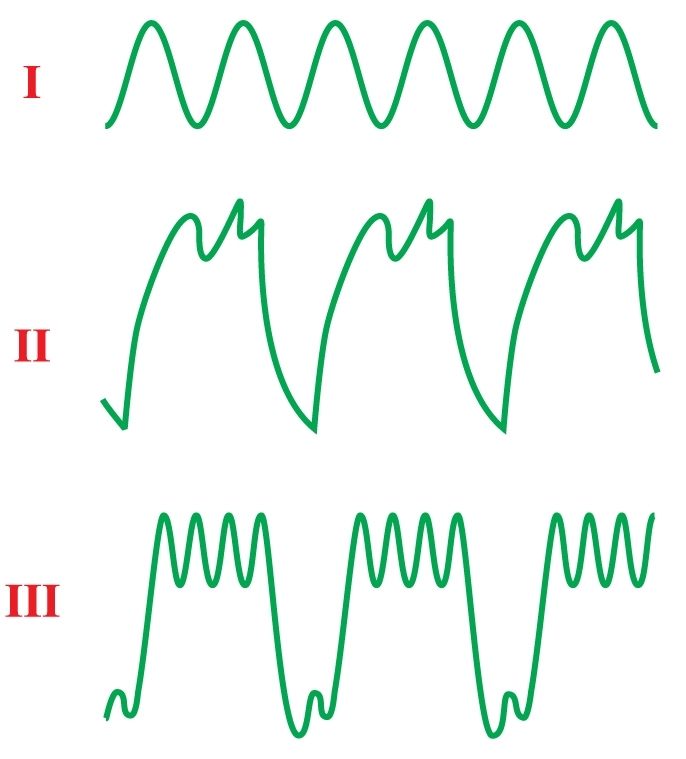

Рис. 8–8. Форма кривой выпрямленного напряжения генератора: I — генератор исправен; II — диод пробит; III — обрыв в цепи диода

Проверьте осциллографом напряжение на клемме "30" генератора. При исправных диодах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 8–8, I).

Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в диодах выпрямителя, форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 8–8, II и III).

Рис. 8–5. Схема соединений системы генератора 37.3701: 1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

У генератора 37.3701 проверьте также напряжение на штекере "61" или на наконечнике провода, отсоединенного от штекера "В" регулятора напряжения. Эти точки являются общим выводом трех дополнительных диодов (см. рис. 8–5), питающих обмотку возбуждения при работе генератора. Форма кривой напряжения здесь тоже должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.
